储能系统(ESS)的MEMS时序

来源：http://m.hneyq.com 作者：亿金电子 2024年12月11

储能系统（ESS）的使用正在增加，从而提高了替代能源的可用性和可靠性。ESS 用于各种行业和部署环境，其中许多行业和部署环境包括恶劣的条件。这要求 ESS 设计坚固耐用。SiTime晶振 MEMS 计时产品具有出色的温度稳定性和对环境压力源的弹性，使其成为 ESS 的理想解决方案。

SiTime MEMS 定时优势

一、工业计时领域的领导者

更好的质量和可靠性

自定义配置的解决方案

外形小巧

二、准确而坚固

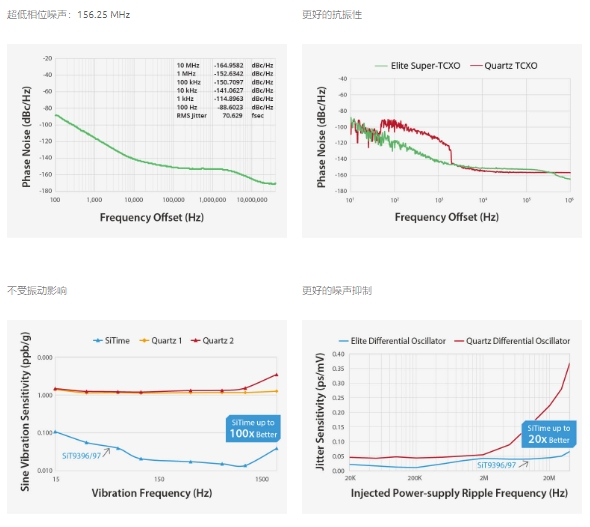

在温度范围内具有出色的稳定性

更好的抗冲击/抗振动能力

EMI 弹性

三、易于使用，经久耐用

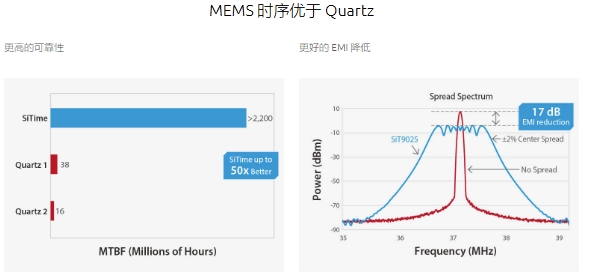

无 quartz 可靠性问题

> 20 亿小时 MTBF

终身保修

储能系统有时也称为电池储能系统（BESS），是一种能够储存太阳能和风能等可再生能源，然后按需释放的设备。典型的 ESS 由电池组、逆变器、功率优化器以及用于监控电池健康状况的电池管理系统（BMS）组成。

ESS 系统可以通过四种方式进行配置，具体取决于它们是离网运行还是与电网连接运行。四种常规配置是：

1、离网：交流耦合

2、电网连接：交流耦合

3、离网：直流耦合

4、电网连接：直流耦合

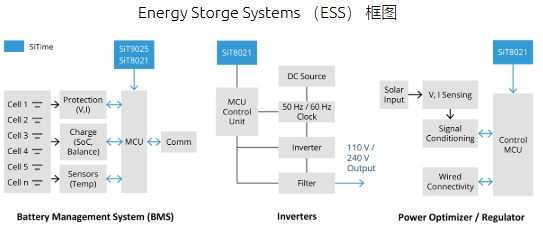

这些系统需要承受各种因素，因为它们会受到温度变化的影响，根据它们的部署位置，温度变化可能会非常极端。SiTime 时序解决方案具有温度稳定性和扩展温度能力，无论您是在设计 BMS、逆变器还是功率优化器，都是理想的解决方案，如下所示。

储能系统（ESS）的 MEMS 时序

设备	主要特点	关键价值
Single-ended Oscillator SiT8021 1 至 26 MHz	-40°C 至 +85°C ±20 ppm 稳定性 1.5 x 0.8 mm 封装	高可靠性扩展温度范围占地面积小
Single-ended Oscillator SiT9025 1 至 150 MHz	高达 -55°C 至 +125°C 扩频可配置的上升/下降时间 2016、2520、3225 包	高可靠性扩展温度范围降低 EMI
差分晶振 SiT9376 1 至 220 MHz SiT9377 220 至 920 MHz	低抖动：< 150 fs RMS 在 -40 至 +125°C 范围内保持 ±30、±50 ppm 的稳定性 LVPECL、LVDS、HCSL、低功耗 HCSL、FlexSwing™ 2016、2520、3225 包	高可靠性低抖动
超级 TCXO SiT5356 1 至 60 MHz SiT5357 60 至 220 MHz	±0.1、±0.2、±0.25 ppm 稳定性 ±1 ppb/°C 频率斜率 -40°C 至 105°C 低抖动：0.31 ps RMS 可选电压或数字频率控制	高精度即使在快速温度梯度下也具有出色的频率稳定性
32.768k振荡器 SiT1811 32.768 KHz	±20、±50、±100 ppm 稳定性 1.14 至 3.63 V 电源消耗< 490 nA 高达 -40°C 至 +105°C 1.2 x 1.1 毫米 < 115 ms 启动时间	低功耗占地面积小出色的稳定性比 32.768 kHz 音叉晶体更快的启动时间可实现更快的系统启动
