SiTime用于汽车摄像头的 MEMS 时序解决方案
来源：http://m.hneyq.com 作者：亿金电子 2024年12月12
汽车摄像头模块存在多项设计挑战。Board 空间受到限制。环境条件包括极端温度、快速温度变化、冲击、振动和电磁干扰。提高传感器分辨率意味着更高的数据速率，这需要低抖动时钟。
基于 SiTime 晶振的 MEMS 振荡器可以应对这些挑战。它们具有小尺寸、-55°C 至 125°C 的温度精度（即使在快速温度斜坡下）、低抖动、抗冲击和振动能力以及降低 EMI 功能。我们的器件具有更高的质量和可靠性，其 FIT 率比石英晶体器件高 50 倍，可帮助系统达到功能安全指标目标。
SiTime MEMS 定时优势
一、完整的 MEMS 时钟树
扩频振荡器
低抖动差分振荡器
32.768K 振荡器 和 TCXO
精密 TCXO
二、在实际条件下最坚固
150 fs rms 抖动，出色的 PSNR
抗冲击和振动
在较宽的温度下保持稳定
22 亿小时 MTBF
三、集成 MEMS，易于使用
无 quartz 可靠性问题
在低温下可靠启动
无需盖板或屏蔽层
任何频率的交货时间短

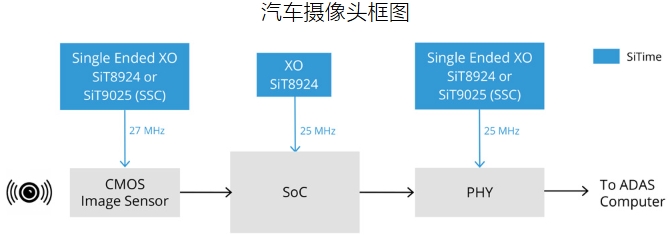

相机是围绕成像器构建的，分辨率根据相机的用途而有所不同。经过一些处理后，数据流通过串行接口发送到车辆的 ADAS 计算机。最常见的 PHY 类型是 MIPI A-PHY （Valens）、FPDLink （TI） 和 GMSL （Analog Devices）。成像器和 PHY 都需要高质量、低抖动的时钟才能运行。
摄像头通常与雷达、激光雷达和红外传感器相辅相成。
用于汽车摄像头的 MEMS 时序解决方案
| 设备 | 主要特点 | 关键价值 |
|
Single-ended Oscillator SiT8924 1 至 110 MHz |
高达 -55°C 至 +125°C ±20 ppm 稳定性 2016、2520、3225 包 |
高可靠性 扩展温度范围 占地面积小 |
|
Single-ended Oscillator SiT9025 1 至 110 MHz |
高达 -55°C 至 +125°C 扩频 可配置的上升/下降时间 2016、2520、3225 包 |
高可靠性 扩展温度范围 降低 EMI |
|
差分晶振 SiT9396 1 至 220 MHz SiT9397 220 至 920 MHz |
低抖动：< 150 fs RMS 在 -40 至 +125°C 范围内保持 ±30、±50 ppm 的稳定性 LVPECL、LVDS、HCSL、低功耗 HCSL、FlexSwing™ 2016、2520、3225 包 |
高可靠性 低抖动 支持具有苛刻抖动要求的接口，例如 PCI-Express 和 10 GB 以太网 |
|
超级 TCXO SiT5386 1 至 60 MHz SiT5387 60 至 220 MHz |
在 -40 至 +125°C 范围内具有 ±0.1、±0.2、±0.25 ppm 的稳定性 ±1 ppb/°C 频率斜率 低抖动：0.31 ps RMS 可选电压或数字频率控制 |
高精度 出色的频率稳定性和快速温度梯度 不会因微跳转而丢失 GNSS 信号或 V2X 断开连接 |
设计师的主要关注点：
1、可靠性
2、功能安全
3、高温要求
4、需要快速的系统启动时间（通常< 100 ms）
5、EMI 系列
