SiTime MEMS 定时用于智能电表

来源：http://m.hneyq.com 作者：亿金电子 2024年12月11

智能电表

远程监控的好处和用途继续急剧上升。随着这些支持 IoT 的设备扩展到更多没有电源的偏远地区或受停电影响的区域，低功耗变得越来越重要。

SiTime晶振的 MEMS μPower 时序解决方案提供最小的占用空间、最高的可靠性和多种降低系统功耗的方法 ——— 从 1 μA NanoDrive 器件到在睡眠模式下节省功耗的更高稳定性。

SiTime MEMS 定时优势

一、最小的占用空间和功率

1.2 毫米2云解决方案提供商

高达 <1 μA 的超低功耗

NanoDrive™ 可编程输出摆幅

二、强大的时钟解决方案

±5 ppm 频率稳定性

抗电源噪声

LVCMOS 支持驱动多个负载

三、集成 MEMS，易于使用

无外部石英

无 quartz 可靠性问题

无盖板或屏蔽层

智能电表，无论是电表、燃气表还是水表，都为公用事业公司提供了巨大的好处。除了无需派遣人员读取每个电表而节省的成本外，智能电表还使公用事业公司能够在发生停电和其他问题时收到通知。

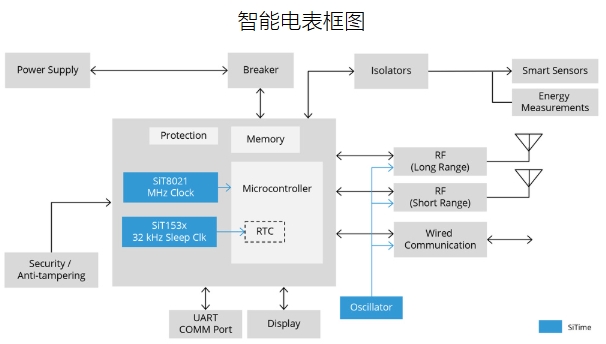

智能电表需要多个 clock source。

1、睡眠时钟：用于跟踪时间和日期。因此，当系统的其余部分关闭时，它正在运行。它通常以 32.768 kHz 的低功率运行。

2、用于通信接口的振荡器：在频率、信号（单端或差分）、抖动限制等方面的各种要求。

3、微控制器时钟：通常使用 16 至 40 MHz 范围内的晶体谐振器或振荡器来实现。

用于智能电表的 SiTime MEMS 定时

设备	主要特点	关键价值
32.768 KHz XO SiT1532 32.768 KHz SiT1534 1 至 32.768 KHz	900 nA 典型功耗 1.2 V 至 3.63 V 工作电压 1.5 x 0.8 mm 和 2.0 x 1.2 mm 封装	节省电力，最大限度地延长电池寿命可编程输出摆幅，进一步节省功耗占地面积小，节省电路板空间内部 VDD 滤波消除了外部旁路电容器：降低了 BOM 成本并进一步节省了空间
32.768K振荡器 SiT1569 1 KHz 至 462.5 kHz MHz	100 kHz 时电流消耗为 3.3 μA ±50 ppm 稳定性 1.5 x 0.8 mm 封装	节省电力，最大限度地延长电池寿命可编程输出摆幅，进一步节省功耗占地面积小，节省电路板空间内部 VDD 滤波消除了外部旁路电容器：降低了 BOM 成本并进一步节省了空间
32.768 kHz TCXO SiT1552 32.768 KHz	±5 至 ±20 ppm 990 nA 典型消耗 1.5 V 至 3.65 V 电源范围 1.5 x 0.8 mm 封装	节省电力，最大限度地延长电池寿命可编程输出摆幅，进一步节省功耗占地面积小，节省电路板空间内部 VDD 滤波消除了外部旁路电容器：降低了 BOM 成本并进一步节省了空间
MHz 振荡器 SiT8021 1 至 26 MHz	超低功耗：6.144 MHz、1.8 V、10 pF 负载时< 270 μA 1.5 x 0.8 mm 封装 ±50 和 ±100 ppm 选项 1.62 至 3.63 V 电源 -40°C 至 85°C	节省电力，最大限度地延长电池寿命节省电路板空间高可靠性占地面积小低功耗抗 EMI 能力

SiTime 振荡器为智能电表提供了许多优势

1、占地面积小：最小 1.5 x 0.8 mm。

2、极低的功率：MHz 振荡器为 <1 mA – 实际值取决于频率;<32.768 kHz 振荡器为 490 nA）。

3、抗 EMI：由于与传统晶体谐振器相比，SiTime MEMS 谐振器的尺寸较小。这在大电流常见的电表中尤为重要。

4、频率精度：睡眠时钟的精度更高，允许在 RTC 与网络时间的重新同步之间有更长的系统待机时间。这有助于显著节省互联电池供电设备的功耗。
