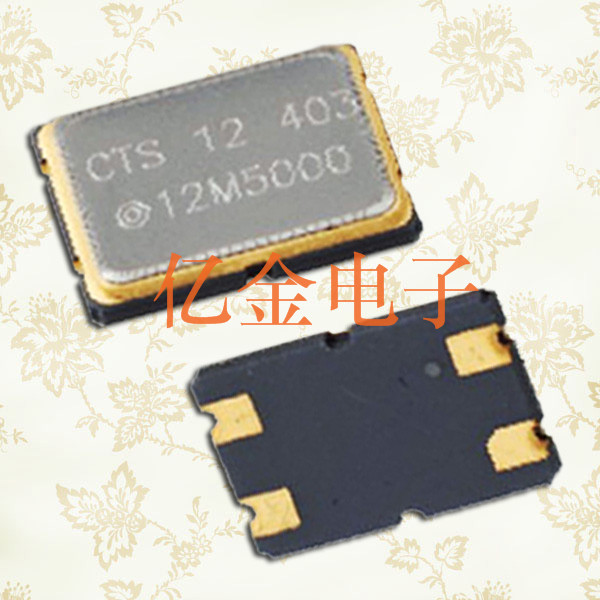

无源晶振model407,晶振7050,美国进口晶振
- 频率：6~156.25MHZ

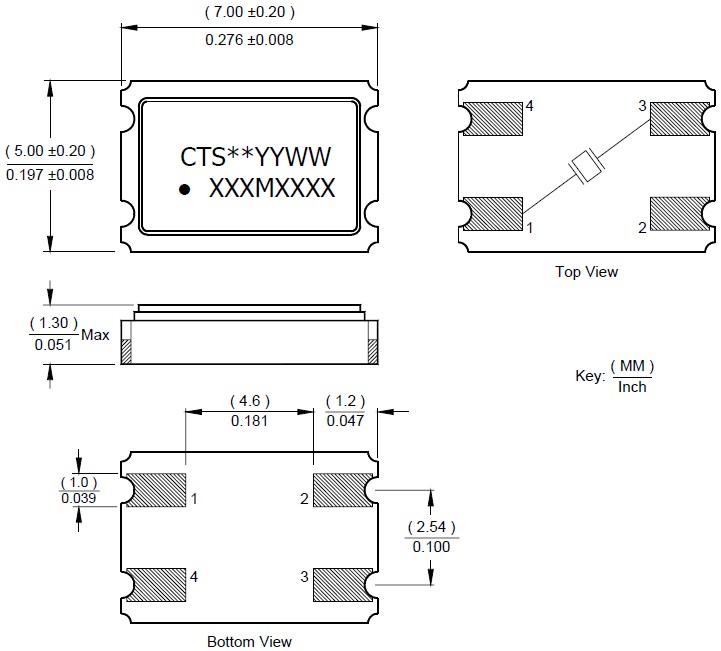

- 尺寸：5.0*7.0mm
- 应 用： 我们设计和制造一个广泛的车辆传感器和执行机构用于动力系统、安全、燃料和排放控制系统;陶瓷和水晶型工程电子元器件主要用于无线通信基础设施设备;压电材料、热管理和resistive-based组件用于医疗,国防和航空航天、计...
-
-
.jpg)
无源晶振model407,晶振7050,美国进口晶振.晶体内部石英晶片均采用了全自动压电石英晶片清洗技术,采用高压喷淋清洗,兆声振动的原理,一个全自动、清洗过程由PLC控制,由传输装置、喷淋清洗段、喷淋漂洗段、风力吹水段等, 操作自动化程度高,除上下工件需要人工外,其余全部由设备自动完成.根据需要,对速度,温度,时间等参数进行调整,使之最大限度的满足工艺需要.能最大限度除去晶片污染物,并防止人工污染.
| 参数 | Model407晶振 | ||||
| 工作模式 | 基本 | 第三次泛音 | |||
| 频率范围 | 6~156.25MHZ | ||||
| 水晶切割 | AT截法 | ||||
| 频率公差@ 25°C | ±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm | ||||
|
频率稳定度公差1 (工作温度范围,引用到25°C阅读) |
±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm |
||||
| 工作温度范围1 |
-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6] |
||||
| 等效串联电阻 | 8.000 MHz - 9.999 MHz | 150 Ohms maximum | |||
| 24.000 MHz - 53.999 MHz | 150 Ohms maximum | ||||
| 54.000 MHz - 120MHZ | 100 Ohms maximum | ||||
| 10.000 MHz - 15.999 MHz | 60 Ohms maximum | ||||
| 16.000 MHz - 40.000 MHz | 50 Ohms maximum | ||||
| 负载电容或共振模式(见订购信息更多的选项) | 10pF, 12pF, 16pF, Series standard | ||||
| Capacitance(Shunt详细) | 3.0 pF typical, 5.0 pF maximum | ||||
| 激励功率 | 10 μW typical, 100 μW maximum | ||||
| 老化@ + 25°C | ±5 ppm/yr maximum | ||||
|
绝缘电阻(@直流100 v) |
500M Ohms minimum | ||||
| 储存温度范围 | -40°C to +125°C | ||||
| 回流条件下,按JEDEC j - std - 020 |
+260°C maximum, 10 Seconds maximum |
||||
.jpg)
.jpg)
负载电容匹配1.于振荡电路产生的振荡回路来看，不同的负载电容会有不同程度频率飘移，因此设计时必须针对产品实际的负载电容做量测以确定是否与当初设计规格一致
2.理论值负载电容计算方式如下,由C51 C52计算串联电容后加上离散电容等于实际的负载电容，杂散电容内含PCB Layout、芯片电极等等因素造成.
CL = C51 * C52 / (C51 + C52) + C0 + Cs;
Note: Cs refers to on board stray capacitance.
自从欧盟颁布各项绿色环保指令（如RoHS）后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.CTS电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求之产品.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助..jpg)
公司产品由专业电阻器、电容器制造厂,公元1896年于台湾投入石英晶体之研发制造、1896年开始于中国大陆拓展生产基地,至今拥有四处生产基地、九处营销及FAE据点及十个营销代表处.CTS电子已经成为全球从事石英频率控制组件的重要制造商之一,致力于插件式(DIP)与表面黏着式(SMD)石英晶体系列产品之研发、设计、生产与营销.NSK致力于提供客户最优异的质量、服务及价值,专注于专业创新并鼓励员工以团队合作及积极成长的态度与时俱进.
深圳市亿金电子:代理进口公司系列产品 .日本大真空KDS,爱普生EPSON,精工SEIKO,西铁城CITIZEN,村田陶瓷谐振器,TDK,台晶TXC,鸿星VC-TCXO,压控振荡器,OCXO,温补振荡器VCXO,恒温晶振SPXO,有源晶振表晶32.768KHZ系列亿金电子致力于:以先进压电石英晶体元器件,晶振,有源晶振,陶瓷晶振,表晶32.768K等器件的专业开发生产为主的经营发展之路.重点开发和生产中高精密的晶体谐振器,普通晶体振荡器（PXO）,压控晶体振荡器（VCXO）,温补晶体振荡器（TCXO）,恒温晶体振荡器（OCXO）,贴片晶振,陶瓷谐振器等.产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域..jpg)
.jpg)
