应用于5G网络设备专用晶振X1G005941000215
来源：http://m.hneyq.com 作者：亿金电子 2022年09月20
5G将成倍增加网络通信流量。5G通信网络需要高速和宽带宽，同时保持噪声水平最小。这可以用高频来实现， 用于通信设备的低抖动参考时钟。用于80公里以上400 Gbps / 800 Gbps传输的光通信模块需要小尺寸、20 × 10-6稳定性参考时钟。
爱普生晶振SG2520VHN是非常受欢迎的SG3225EEN/VEN系列的下一代产品，提供相同的功能组合，具有广泛的可用频率、低抖动和更高的频率容差性能，因为它采用了内部设计的温度补偿IC，封装尺寸减小了63%。SG2520VHN有源晶振支持LVDS输出差分晶振，工作温度可达到-40℃至+105℃，电源电压1.8V至3.3V，宽频率范围25MHz至500MHz任意一频点具有低电源电压，满足产品低消耗电流特点，具有超小型，轻薄型，低电源电压，低抖动，低功耗，低损耗，低耗能，低相位噪声等特点，被广泛用于通讯设备，机顶盒，光端机，安防设备及各种频率控制设备上。 应用于5G网络设备专用晶振X1G005941000215,X1G005941001115,差分晶振
应用于5G网络设备专用晶振X1G005941000215,X1G005941001115,差分晶振
爱普生晶振SG2520VHN是非常受欢迎的SG3225EEN/VEN系列的下一代产品，提供相同的功能组合，具有广泛的可用频率、低抖动和更高的频率容差性能，因为它采用了内部设计的温度补偿IC，封装尺寸减小了63%。SG2520VHN有源晶振支持LVDS输出差分晶振，工作温度可达到-40℃至+105℃，电源电压1.8V至3.3V，宽频率范围25MHz至500MHz任意一频点具有低电源电压，满足产品低消耗电流特点，具有超小型，轻薄型，低电源电压，低抖动，低功耗，低损耗，低耗能，低相位噪声等特点，被广泛用于通讯设备，机顶盒，光端机，安防设备及各种频率控制设备上。 应用于5G网络设备专用晶振X1G005941000215,X1G005941001115,差分晶振
| 产品编码 |
 型号 |
 频率 |
 尺寸 |
 输出波 |
 电源电压 |
 工作温度 |
| X1G005941000115 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 3.135 to 3.465V | -40 to 85°C |
| X1G005941000215 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 2.375 to 2.625V | -40 to 85°C |
| X1G005941000315 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 1.710 to 1.890V | -40 to 105°C |
| X1G005941000415 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 1.710 to 1.890V | -40 to 85°C |
| X1G005941000515 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 3.135 to 3.465V | -40 to 105°C |
| X1G005941000615 | SG2520VHN | 155.520000MHz | 2.50x2.00x0.84mm | LVDS | 3.135 to 3.465V | -40 to 85°C |
| X1G005941000715 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 1.710 to 1.890V | -40 to 85°C |
| X1G005941000815 | SG2520VHN | 174.703000MHz | 2.50x2.00x0.84mm | LVDS | 2.375 to 2.625V | -40 to 85°C |
| X1G005941000915 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 2.375 to 2.625V | -40 to 105°C |
| X1G005941001015 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 3.135 to 3.465V | -40 to 85°C |
| X1G005941001115 | SG2520VHN | 156.250000MHz | 2.50x2.00x0.84mm | LVDS | 1.710 to 1.890V | -40 to 85°C |

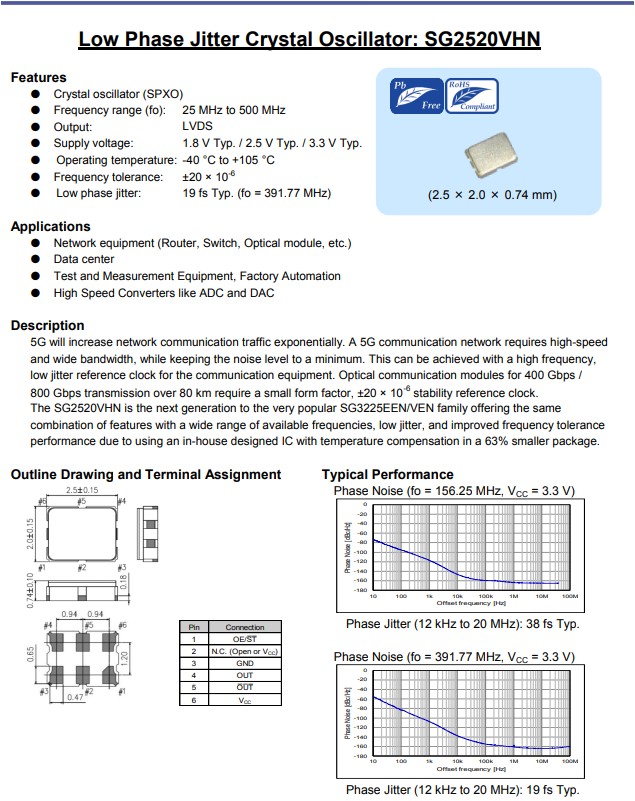

特征：
晶体振荡器(SPXO)
频率范围(fo)：25兆赫至500兆赫
输出：LVDS差分晶振
电源电压:典型值为1.8V。/ 2.5V(典型值)。/ 3.3V(典型值)。
工作温度：-40摄氏度至+105摄氏度
频率公差：20 × 10-6
低相位抖动：典型值19 fs。(fo = 391.77兆赫)
应用程序：网络设备(路由器、交换机、光模块等)，数据中心，测试和测量设备、工厂自动化，ADC和DAC等高速转换器
常用的差分晶振输出均属于方波，输出功率比较大，驱动能力较强，但谐波分量非常多。这两种输出模式是差分晶振的输出逻辑，两者的相位刚好相反，因此它们能够组成更高性能的系统，同时还能消除共模噪声。差分输出（例如PECL，LVDS，HCSL) 可以满足高速数据传输，应用于高速计算机，数字通信系统，雷达，测量仪器，频率合成器等
