产品制作
1.芯片清洗：
目的再清除芯片表面因硏磨残流的污物、油物,以保证镀银(金)层附着牢固良好.
2.蒸镀(被银):
用真空镀膜原理在洁净的石英芯片上蒸镀薄银(金)层,形成引出电极,并使其频率达到一定范围.
3.上架点胶:
将镀上银（金）电极的芯片装在基座上,点上导电胶,并高温固化,芯片经过镀金Pad (DIP型:支架或弹簧)即可引出电信号.
4.微调:
使用真空镀膜原理,将银(金)镀在芯片表面的银(金)电极上,达到微调晶体谐振器的频率达到规定要求.(插脚类产品产品较常使用)
使用Ar离子轰击芯片表面的金(银)电极,将多余的金(银)原子蚀刻下来,达到微调晶体谐振器的频率达到规定要求.(较适合小型化SMD产品使用)
NDK电子自公司成立以来,秉持对环境保护承诺之宣言：『还给后代一个干净的地球』,所有活动应遵从
以下政策：1.新产品自设计阶段至成品完成后之服务即应考察该产品对环境产生之冲击,避免使用会造成污染之原物料及制程；对污染之防治应从根源解决问题,以《不产生、不使用》为最高指导原则.2.若无法避免需产生或使用时,应管制单位产生量及使用量,做持续性之追踪管制、改进并制定预防方案或是降低污染量,水电等消耗性（能）资源使用,应从系统研究改善使用效率,以达成节约能源之目标.3.公司所有活动皆遵循环保法规及承诺,作好绿色设计与生产以及污染预防,减少使用危害环境的原物料,积极节约材料资源,降低对整体环境冲击的影响,实施相关预防矫正、持续改善作业,落实与维护环境保护,响应全球环保运动.
NDK的发展：
NDK的发展：1948 年 在东京都中央区日本桥设立南部商工株式会社
1949 年 开始晶体谐振器的制造、销售
1950 年 公司名变更为日本电波工业株式会社总公司迁移登记至东京都涉谷区大山町
1954 年 建设、迁移总公司及工厂至东京都涉谷区代代木新町（现为 涉谷区西原）
1959 年 开始晶体滤波器的制造
1960 年 开始晶体振荡器的制造
1962 年 着手在崎玉县狭山市建立新工厂（现为 狭山事业所）
1963 年 在狭山事业所建成人工水晶工厂、开始人工水晶的制造在狭山事业所建成水晶切断工厂在日本证券业协会进行店面登记
NDK电子以严谨的质量管制系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求.
主要产品

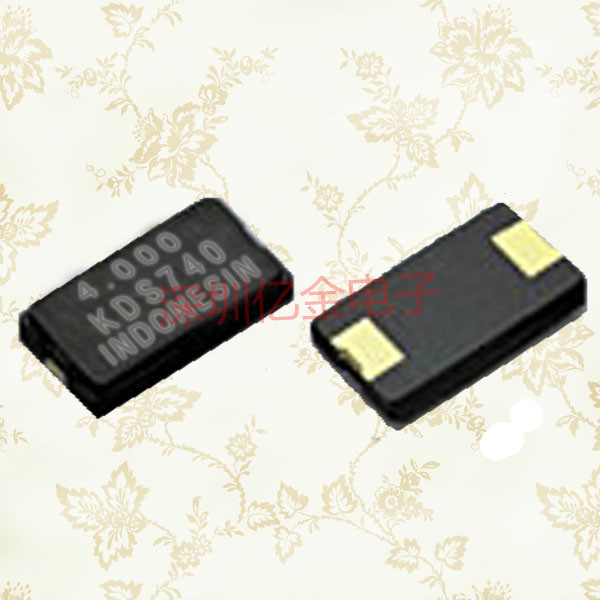

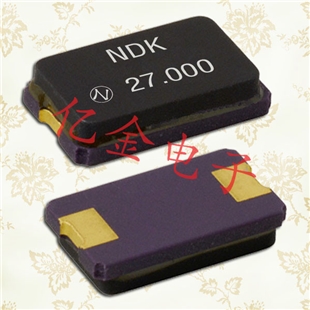

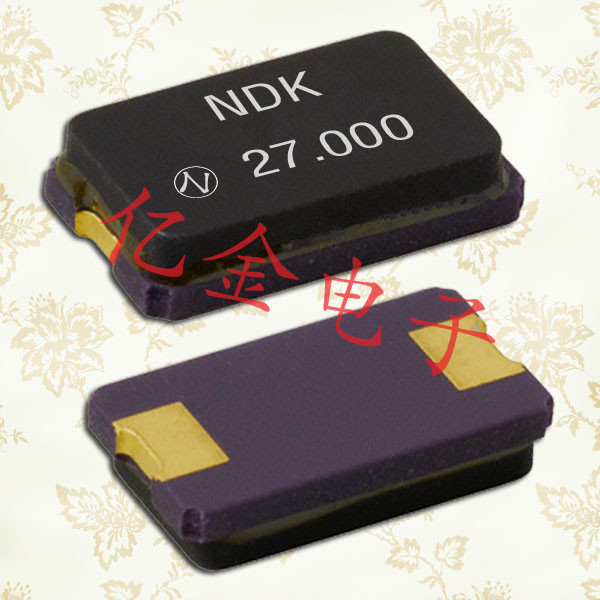

广泛用途石英晶体（Crystal）
小型化贴片石英晶体振荡器（SMD XO）

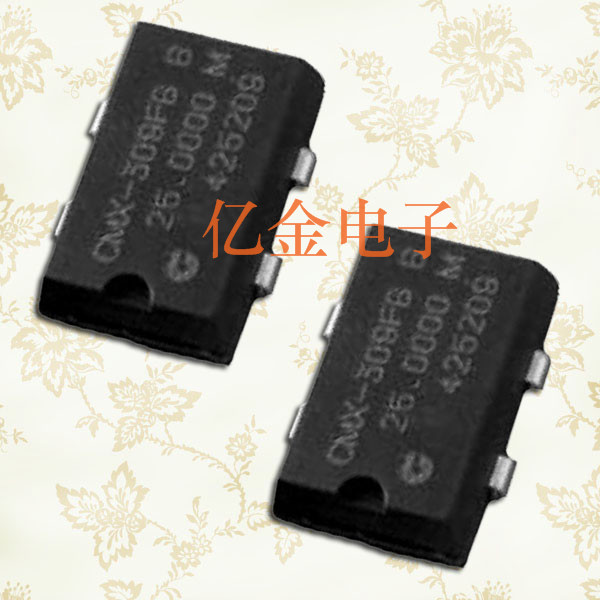

压控有源晶振（VCXO）
未来展望
销售：发展自有品牌及策略性客户、拓展全球化渠道.
产能：经济化、规模化.
产品：高频、高精度、轻、薄、短、小.
制程：标准化、自动化、信息化与弹性化.
供应链：交期短、库存低.
            亿金电子致力于:以先进压电石英晶体元器件,晶振,有源晶振,陶瓷晶振,表晶32.768K等器件的专业开发生产为主的经营发展之路.重点开发和生产中高精密的晶体谐振器,普通晶体振荡器（PXO）,压控晶体振荡器（VCXO）,温补晶体振荡器（TCXO）,恒温晶体振荡器（OCXO）,贴片晶振,陶瓷谐振器等.产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域，以及出口的海外客户需求.我们除在本地建有工厂,联合产品实验室和签约配套协作厂商外.公司还代理销售日本进口石英晶振,陶瓷晶振系列.企业同时拥有万级的晶体元件超净生产间,并且从国外引进业界领先的晶振自动测试系统,日本全自动生产检测电脑仪器设备,和瑞士ERC公司铷原子频标的工厂频率基准,频谱分析仪,网络分析仪,合成信号源等高端仪器设备.
