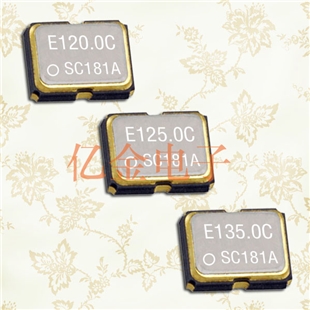

SG-8002CE爱普生振荡器,定位系统晶振,石英晶振型号,小体积贴片晶振
- 频率：1.0~125MHZ
- 尺寸：3.2x2.5mm详细请浏览PDF文档
- 应 用： 贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性
-
-
SG-8002CE爱普生振荡器,定位系统晶振,石英晶振型号,小体积贴片晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.
小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点.
| 项目 | 记 号 | SG-8002CE | 条 件 |
| 频率 | f_nom | 1.0~125MHZ | |
| 频率容许偏差 | f_tol | ±20x10−6, ±50x10−6 | |
| 顶点温度 | Ti | +25±5°C | |
| 二级温度系数 | B | (−3.5±1.0)x10−8/°C2 | |
| 负载容量 | CL | 7.0pF/9.0pF/12.5pF | |
| 串联电阻 | R1 | 65kÙ 最大值 | |
| 绝对最大激励等级 | DLmax. | 1μW | |
| 推荐激励等级 | DL | 0.1μW | |
| 并联电容 | C0 | 0.8pF 典型值 | |
| 频率老化程度 | f_age | ±3x10-6 | +25±3°C，第一年 |
| 工作温度范围 | T_use | -20°C～+70°C | |
| 保存温度范围 | T_stg | -55°C～+125°C | 单件保管 |
.jpg)
.jpg)
自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保晶体产品未撞击机器或其他电路板等.
在焊接陶瓷封装产品和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）.尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
爱普生晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.
爱普生科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考量面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.
.jpg)
爱普生科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考量面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.
.jpg)
