首页进口晶振CSX-252T振荡器,西铁城进口晶振,宝安压控温补振荡器

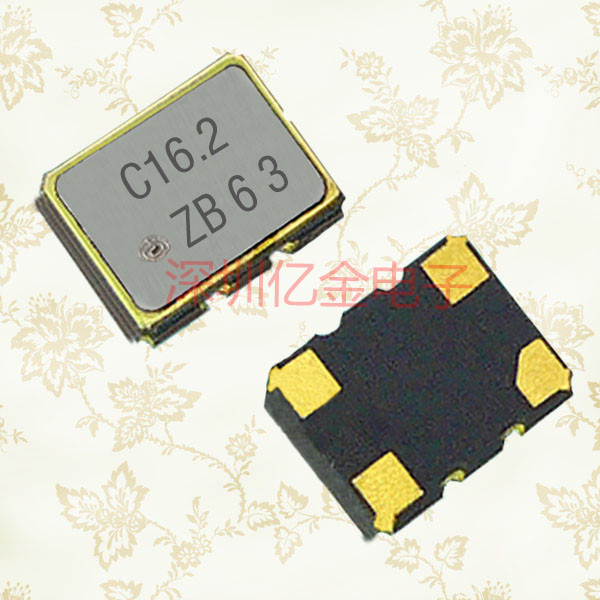

CSX-252T振荡器,西铁城进口晶振,宝安压控温补振荡器

频率：19.2~38.4MHZ

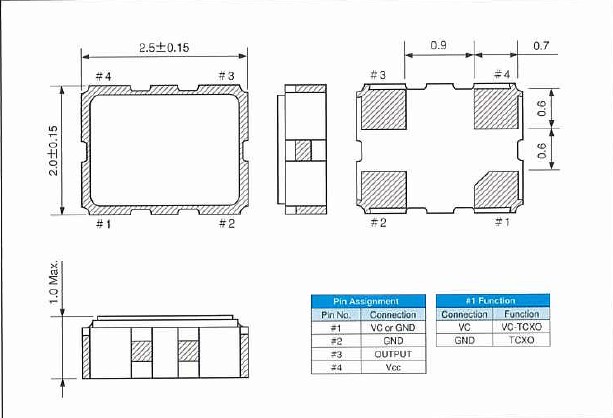

尺寸：2.5X2.0mm 具体参数请阅览PDF文档
应　用： 最适用于无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻,缠带包装方式可对应自动搭载及IR回流焊接无铅对应,为无铅产品.

CSX-252T振荡器,西铁城进口晶振,宝安压控温补振荡器,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

项目	记号	CSX-252T	条件
频率	f_nom	19.2~38.4MHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-30°C～+75°C
保存温度范围	T_stg	-40°C～+85°C	单件保管

西铁城晶振在产品应用中频率偏差超过要求怎么办呢？

我们可以改善的频率输出的偏差超过范围由以下几个方法：

调整外部电容,Cd和CG的值.如果由频率计数器测量频率比目标频率高,要增加外部电容CL（或Cd以及C 8的值）,以降低频率到我们的目标频率,反之亦然.

可以采用不同负载电容（CL）的晶体试用. 试用晶体具有较低电容若频率比目标频率超高很多的话.请检查波形幅度是否是正?；虿皇褂檬静ㄆ?正确的电容是通过和频率调节到目标之后.根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率（较低的外部电容,并采用低电容的晶体）的情况.频率输出频率的目标只有三分之一.

西铁城科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考量面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.
