如何最有效的降低EMI晶体振荡器的干扰
来源：http://m.hneyq.com 作者：亿金电子 2019年08月27
晶振作为智能产品都会用到的一种频率元件,是很关键的存在.为了提供用户最具价值的产品,亿金电子晶振厂家从材料到生产,检测,包装等多方面均以严谨的态度进行操作.发展至今已是国内有名的晶振供应商.并且获得泰艺晶振代理权限,为广大用户提供泰艺石英晶振.以下介绍如何最有效的降低EMI对晶体振荡器的干扰,我们就以泰艺晶振举例说明.
来自TAITIEN Crystal Oscillators的EMI

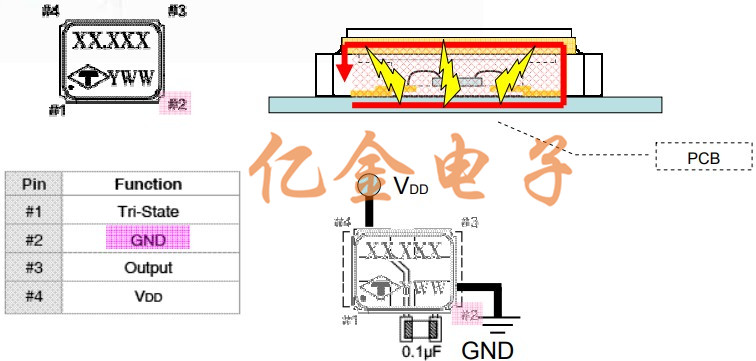

对于TATIEN石英晶体振荡器,顶部金属盖电气连接GND端子.
金属外壳可有效屏蔽内部ASIC的EMI振荡器.
振荡器输出的影响关于EMI生成的信号

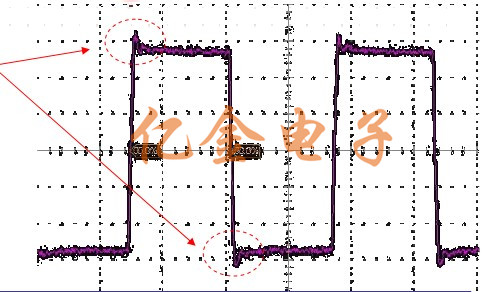

输出信号上出现电压尖峰来自晶振,石英晶体振荡器.这可能导致EMI问题应用电路.

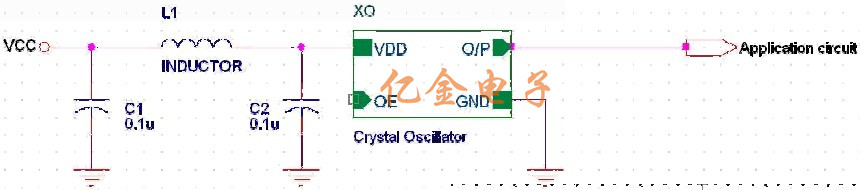

添加旁路电容（5至10pF）输出端子和GND之间将平滑输出波形并显着降低EMI.
消除由EMI引起的EMI信号波形

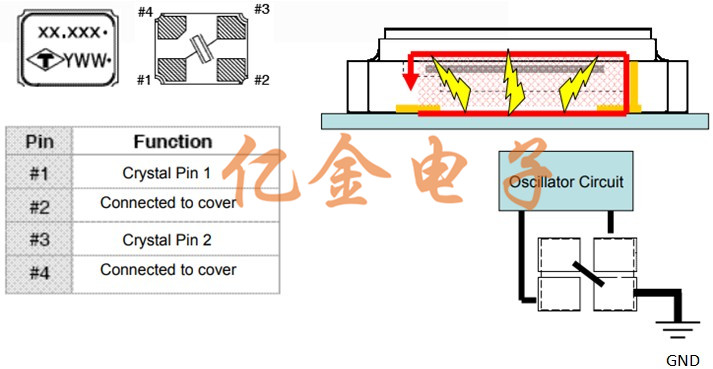

降低水晶的EMI在振荡器电路中TAITIEN晶体单元上的端子2和4是电气的连接到水晶的金属盖.建议将端子2和4连接到GND最小化EMI.
亿金电子为广大用户提供石英晶体,贴片晶振,有源晶振等多种类型,各种封装尺寸满足用户需求,所提供的晶振产品均获得国际ROHS环保认证.更多晶振型号以及晶振资料信息欢迎咨询亿金电子0755-27876565.
来自TAITIEN Crystal Oscillators的EMI
金属外壳可有效屏蔽内部ASIC的EMI振荡器.
振荡器输出的影响关于EMI生成的信号
消除由EMI引起的EMI信号波形
亿金电子为广大用户提供石英晶体,贴片晶振,有源晶振等多种类型,各种封装尺寸满足用户需求,所提供的晶振产品均获得国际ROHS环保认证.更多晶振型号以及晶振资料信息欢迎咨询亿金电子0755-27876565.
