通过测量晶振的驱动电平了解其使用性能
来源：http://m.hneyq.com 作者：亿金电子 2019年08月28
石英晶振晶体用于广泛的领域,包括诸如智能电话,平板电脑和PC之类的信息通信设备,诸如平板,电视和BD播放器之类的AV设备,诸如汽车电子设备之类的电子设备,以及诸如移动通信和光通信网络之类的基础设施系统.石英贴片晶振支持社会作为我们生活中不可或缺的电子元件.告诉您如何测量驱动电平(激励电平)(以下称为驱动电平).
通过测量晶振的驱动电平了解其使用性能,我们可以设定驱动级别由以下公式表示,因此测量目标是RL和i.
DL：驱动电平
RL：晶体单元负载下的等效电阻
i：流过晶体单元的电流值(有效值)
1、“RL：负载下晶体谐振器的等效电阻”的测量方法
<概述>使用
网络分析仪和负载电容CL jig,用于实验的晶体单元的RL通过以下测量程序确定(当NDK晶体单元安装在基板上*1时).措施.
(*1)如果板上没有安装NDK晶振单元,请准备适当的NDK晶体单元并将其用作实验晶体单元.
<测量程序>
(1)用烙铁拆下安装在电路板上的石英晶体单元.
(2)去除附着在晶体单元上的多余焊料后,等到晶体单元达到室温.
(3)晶体振荡器的负载电容C大号被设定为夹具(负载电容C大号容量夹具,由规范指定的负载电容C大号).
(4)负载电容C大号夹具被设置为网络分析仪中,根据网络分析器手册,晶体振荡器自身的?大号被测量.
2、“i：流过石英晶体谐振器的电流值(有效值)”的测量方法
<总结>
将实验晶体谐振器放置在基板上,并使用以下测量程序确定在指定温度条件下的峰峰值电流值.测量并将其转换为RMS值.
<测量程序>
(1)将引线连接到实验晶体单元并将其放置在基板上,电流探头穿过引线.
(2)在将石英晶体单元及其周围环境稳定在指定温度后,振荡晶体单元并使用示波器测量峰峰值电流值.
(3)将峰峰值电流值转换为有效值.正弦波AC有效值计算方法(见下文)用于转换.
I有效值：流经晶体单元的电流值(有效值)
I p-p：流经晶振晶体单元的电流值(峰值到峰值)

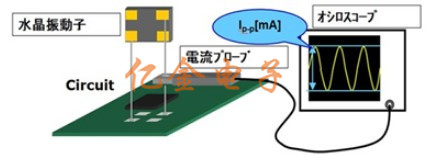

驱动电平测量图像如下所示.
通过测量晶振的驱动电平了解其使用性能,我们可以设定驱动级别由以下公式表示,因此测量目标是RL和i.
DL：驱动电平
RL：晶体单元负载下的等效电阻
i：流过晶体单元的电流值(有效值)
1、“RL：负载下晶体谐振器的等效电阻”的测量方法
<概述>使用
网络分析仪和负载电容CL jig,用于实验的晶体单元的RL通过以下测量程序确定(当NDK晶体单元安装在基板上*1时).措施.
(*1)如果板上没有安装NDK晶振单元,请准备适当的NDK晶体单元并将其用作实验晶体单元.
<测量程序>
(1)用烙铁拆下安装在电路板上的石英晶体单元.
(2)去除附着在晶体单元上的多余焊料后,等到晶体单元达到室温.
(3)晶体振荡器的负载电容C大号被设定为夹具(负载电容C大号容量夹具,由规范指定的负载电容C大号).
(4)负载电容C大号夹具被设置为网络分析仪中,根据网络分析器手册,晶体振荡器自身的?大号被测量.
2、“i：流过石英晶体谐振器的电流值(有效值)”的测量方法
<总结>
将实验晶体谐振器放置在基板上,并使用以下测量程序确定在指定温度条件下的峰峰值电流值.测量并将其转换为RMS值.
<测量程序>
(1)将引线连接到实验晶体单元并将其放置在基板上,电流探头穿过引线.
(2)在将石英晶体单元及其周围环境稳定在指定温度后,振荡晶体单元并使用示波器测量峰峰值电流值.
(3)将峰峰值电流值转换为有效值.正弦波AC有效值计算方法(见下文)用于转换.
I有效值：流经晶体单元的电流值(有效值)
I p-p：流经晶振晶体单元的电流值(峰值到峰值)
驱动电平测量图像如下所示.
