拉隆晶振LVDS振蕩器,電路配置,測試設置和建議電源噪聲抑制優化

來源：http://m.hneyq.com 作者：億金電子 2022年04月27

對于LVDS信號，電路或測試夾具中需要50Ω走線。如果地平面與走線在同一層，并且在另一層下面還有一個地平面，則建議使用共面波導。如果走線層上沒有地平面，則建議使用微帶。許多用于PCBA的CAD程序可用于設計良好的50Ω走線。

CO4305-25.000-EXT-T-TR

Raltron

CO4 Series 25 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator

CO4305-25.000-T-TR

Raltron

CO43 系列 25 MHz 7 x 5 mm 3.3 V ±50 ppm 表面貼裝時鐘振蕩器

C01100-66.666MHZ

Raltron

CO1 Series 66.666 MHz 20.8 x 13.2 mm 5 V ±100 ppm Through Hole Clock Oscillator

C019100-20.000

Raltron

CO1 Series 20 MHz 5 V ±100 ppm -20°C TO +70°C Thru-Hole HCMOS Clock Oscillator

C04302-27.000-EXT-T

Raltron

CO43 Series 27 MHz 7 x 5 mm 3.3 V ±20 ppm Surface Mount Clock Oscillator

C04310-32.000-EXT-T-TR

Raltron

CO4 Series 32 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator

C04310-32.000-EXT-TR

Raltron

CO43 Series 32 MHz 7 x 5 mm 3.3 V ±100 ppm Surface Mount Clock Oscillator

C04610-80.000-T-TR

Raltron

CO46 系列 80 MHz 7 x 5 mm 3.3 V ±100 ppm 表面貼裝時鐘振蕩器

C04810-20.000MHZ-EXT-TR

Raltron

CO48 Series 20 MHz 7 x 5 mm 5 V ±100 ppm Surface Mount Clock Oscillator

CLDPTSH-125.000

Raltron

Clock Series 125 MHz 2.5V ±50 ppm -0°C TO +70°C SMT LVDS Clock Oscillator

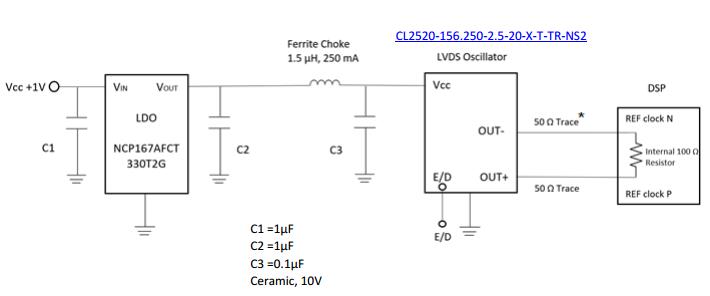

使用LDO、扼流圈和電容器完成電路配置。
