首页进口晶振mddel406晶振,6035mm谐振器CTS无源晶振

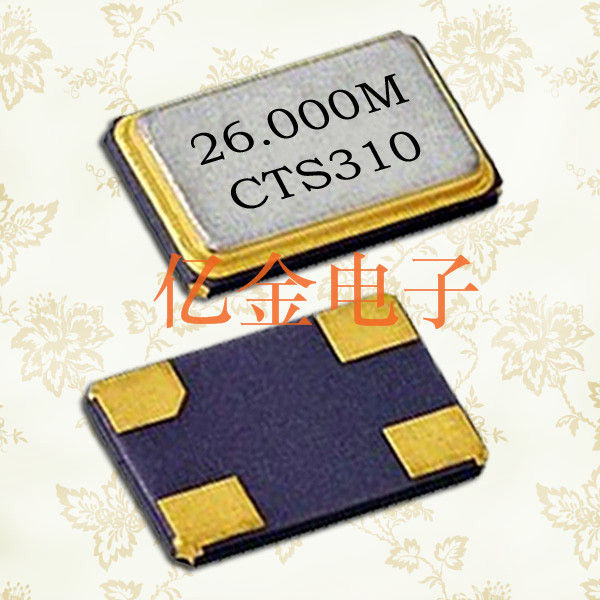

mddel406晶振,6035mm谐振器CTS无源晶振

频率：8~50MHZ

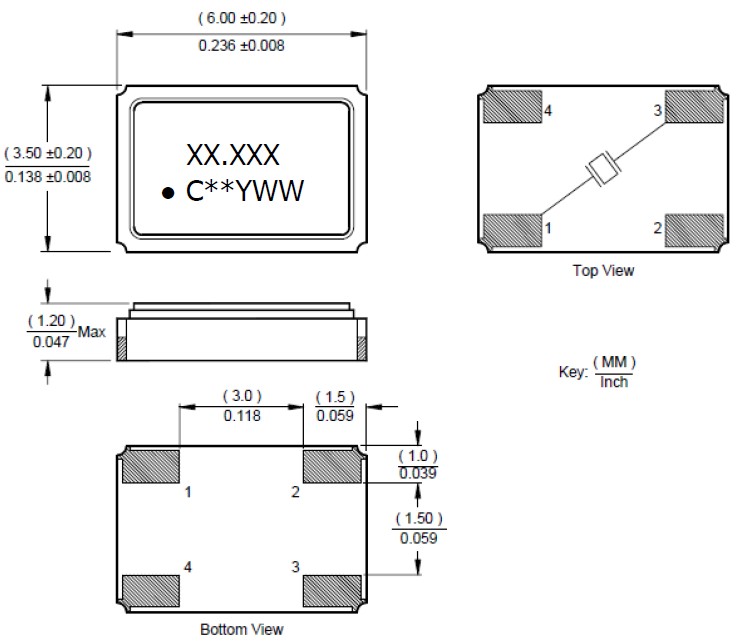

尺寸：6.0*3.5mm
应　用： 产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域，以及出口的海外客户需求.

mddel406晶振,6035mm谐振器CTS无源晶振.贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

参数	Mode406晶振
工作模式	基本		第三次泛音
频率范围	8M~50MHZ
水晶切割	AT截法
频率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
频率稳定度公差1 (工作温度范围,引用到25°C阅读)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作温度范围1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串联电阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
负载电容或共振模式(见订购信息更多的选项)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt详细)	3.0 pF typical, 5.0 pF maximum
激励功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
绝缘电阻(@直流100 v)	500M Ohms minimum
储存温度范围	-40°C to +125°C
回流条件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

1.解析目的与步骤
a) 实际量测电路板上频率波型与公差.
(Crystal on board test to verify tolerance and waveform)
b) 量测振荡电路负性电阻值 –R .
   (Measure the Negative Resistance(-R) of the oscillation circuit)
c) 调整C1 C2电容以得到更大的频率变化宽裕度.
   (Modify the C1,C2 to obtain bigger allowance)
d) 根据以上电路板量测数据建议适当振荡子规格.
   (Suggest the crystal specification based on above test)

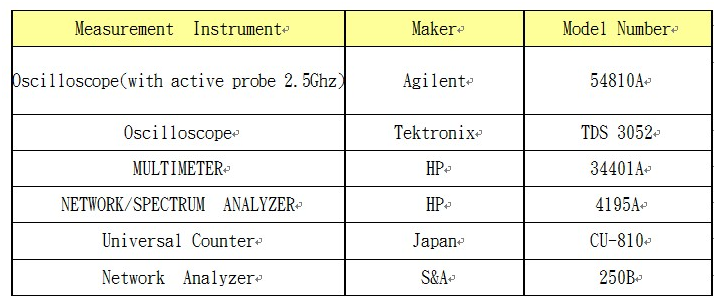

2.分析过程中使用到之设备

CTS持续改进质量和服务,我们也努力避免造成任何负面的环境影响我们的日常活动和制造过程.

CTS组件台湾,公司积极开展环境保护活动,遵守环境法律法规,和追求持续改进和污染预防实现低污染,节约能源,减少废物,零事故,创造一个舒适的工作环境.我们的IT系统不断改进,达到了自2009年以来纸张使用量减少60%.我们目前与国内客户和3国内供应商合作,再使用和再回收包装.自2009年以来,这已经被提升.我们加强了CTS指拨开关的制造过程,减少了噪音水平到85分贝或更少.在2012年至2013年期间,我们的设施保护工作取得了减少用水量为12190吨.我们降低了189021千瓦时的电力消耗.

CTS公司(NYSE:CTS), CTS公司(NYSE:CTS),成立于1896年,是全球领先的设计和制造不同的电子元件,传感器和执行器.主要是满足需求的原始设备制造商(oem),CTS是骄傲的100年的遗产,卓越创新产品和工程.已经建立的全球足迹,CTS产品是利用先进的技术生产的高能力和专门的人员.CTS可以找到产品和服务在一个worldwide-Everywhere多样的应用程序.我们设计和制造一个广泛的车辆传感器和执行机构用于动力系统、安全、燃料和排放控制系统;陶瓷和水晶型工程电子元器件主要用于无线通信基础设施设备;压电材料、热管理和resistive-based组件用于医疗,国防和航空航天、计算机、消费品和工业设备的应用程序.
