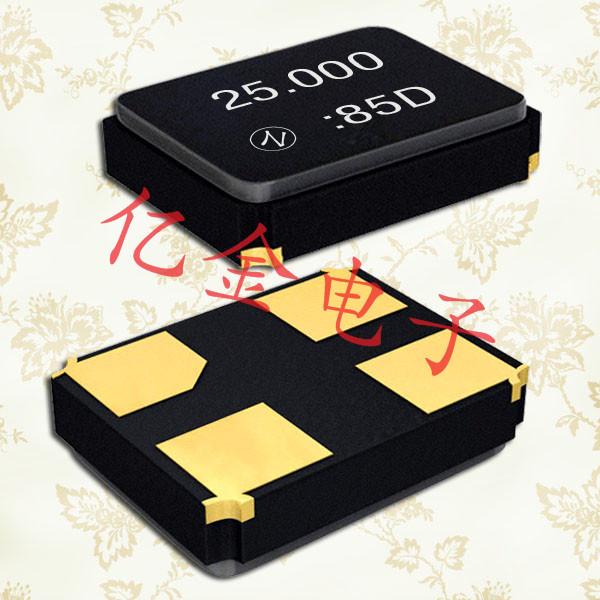

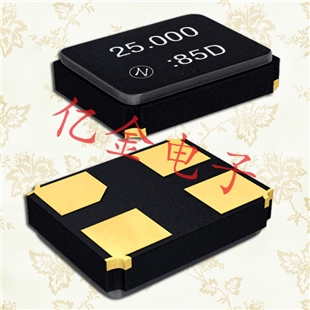

首页进口晶振谐振器NX3225GA,NDK石英无源晶振,进口压电晶体

谐振器NX3225GA,NDK石英无源晶振,进口压电晶体

频率：9.84~50MHZ

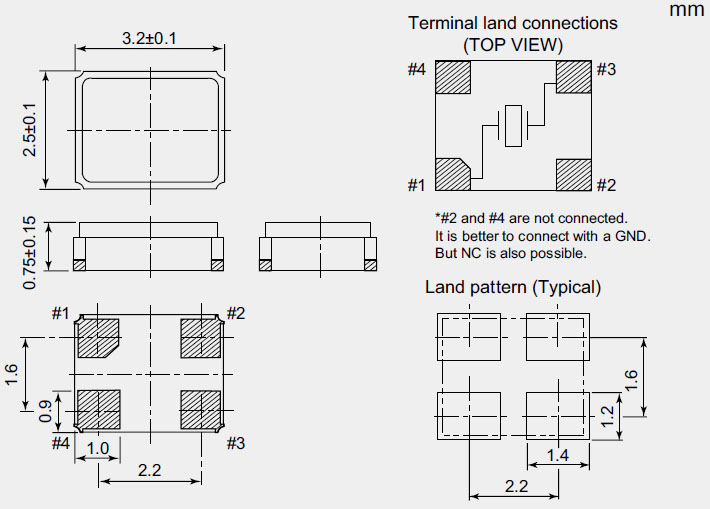

尺寸：3.2*2.5mm
应　用： 产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域.

谐振器NX3225GA,NDK石英无源晶振,进口压电晶体超小型石英晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内,由于晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致晶片不能正常工作,从而导致产品在客户端不能正常使用,研发及生产超小型石英晶体元器件完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,

型号		NX3225GA
包装（pcs）		3000/pcs
频率范围(MHZ)		8.490 to 50
频率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作温度		0 to +70	0 to +85	0 to +85
保存温度		–55 to +125
电源电压（V）		+2.5 ± 5 %, +3.3 ± 10 %
电流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
输出电压(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88 (DC characteristics)
上升/下降时间(单位:纳秒)		Max. 1 (20 to 80% Waveform)
对称(%)		45 to 55 (at 50% Waveform)
输出负载(Ω)		50 (Terminated to VCC–2.0V)
相位抖动		Max. 1 (Offset frequency : 12kHz to 20MHz)

石英芯片主要有方片(9.9*9.9),圆片（φ8.70-φ5.50）,目前应用最广泛的是条片,条片的主要尺寸有：

芯片尺寸	Hosonic产品规格	芯片尺寸	Hosonic产品规格	芯片尺寸	Hosonic产品规格
8.00*2.00	49S/49SM/49SSM	*3.501.80**	5S/5F/5032/OSC	*1.601.00**	2SB
5.00*2.50	8FA/7SB/7050/OSC	2.80*1.20	4SB	*1.400.90**	1AB
4.00*1.80	6SB、6FA/B	*2.001.20**	3SB

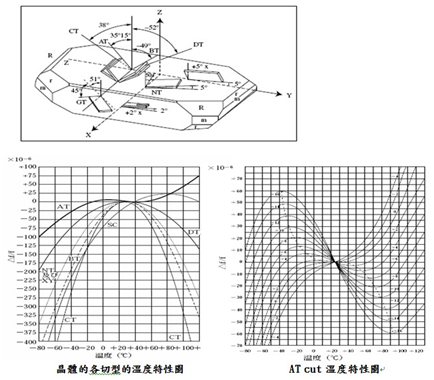

石英芯片按是否修边可分为平片、修边片（凸片）.低频片一般要导边(修边),主要是降低电阻（ESR）；按是否抛光可分为非抛光片、抛光片（一般80.000 MHz以上进行抛光,降低芯片电阻）. 石英芯片的基本加工工序主要有：切割、研磨、腐蚀、清洗.每一个工序跟频率都有一定的相关性切割：用不同角度对石英晶棒进行切割,可获得不同压电特性、弹性特性和强度特性之石英芯片其电特性也各异,用它来制造的谐振器的性能也不一样,通常我们把石英芯片对晶棒坐标轴某种方位（角度）的切割称为石英芯片的切型.各种切型中目前较被广泛应用之切型为AT、BT、DT.其他切型还有 CT、GT、NT、ET、FC、SC、LC等,石英产品一般是AT切,BT切产品一般出现在频率30M以上的产品中.

NDK的发展：

1948 年在东京都中央区日本桥设立南部商工株式会社

1949 年开始晶体谐振器的制造、销售

1950 年公司名变更为日本电波工业株式会社总公司迁移登记至东京都涉谷区大山町

1964 年在狭山事业所建成组装工厂在大阪府大阪市设立大阪办事处

1989 年北在北海道函馆市建立函馆NDK株式会社

1990 年在东京都新宿区西新宿设立总公司事务所在东京证券交易所市场第2部上市

1994 年在中国江苏省建立苏州日本电波工业有限公司在意大利设立NDK Italy Srl.NDK取得ISO9001认证

1995 年在香港成立日本电波工业（香港）有限公司

1998 年 NDK取得QS9000认证在东京证券交易所市场第1部上市

1999 年狭山事业所取得ISO14001认证

2001 年在德国设立NDK Europe Ltd. German Office，（2008年设立NDK Germany Gmbh并开始运作）

2002 年 NDK America, Inc. 的总公司办公室搬至美国伊利诺斯州在美国伊利诺斯州成立NDK America, Inc.在北海道函馆市建立NRS Technologies Inc. 在中国上海设立日电波水晶（上海）贸易有限公司

2004 年在北海道千岁市成立千岁技术中心

2005 年函馆NDK吸收合并NRS Technologies Inc.总公司搬至东京都涉谷区笹塚

在晶体元器件市场，市场价格的持续下滑等使得严峻的事业环境还将继续.在这样的环境下，本集团为了回归成长路线，将通过重视收益性的改善，集中经营资源于高信赖?高附加价值的商品的开发，来确实建立产生利益体制的坚固基础.

自从欧盟颁布各项绿色环保指令（如RoHS）后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.NDK电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求之产品.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.
NDK晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动、产品及服务.

亿金电子:以先进压电石英晶体元器件,晶振,有源晶振,陶瓷晶振,表晶32.768K等器件的专业开发生产为主的经营发展之路.重点开发和生产中高精密的晶体谐振器,普通晶体振荡器（PXO）,压控晶体振荡器（VCXO）,温补晶体振荡器（TCXO）,恒温晶体振荡器（OCXO）,贴片晶振,陶瓷谐振器等.产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域，以及出口的海外客户需求.我们除在本地建有工厂,联合产品实验室和签约配套协作厂商外.
