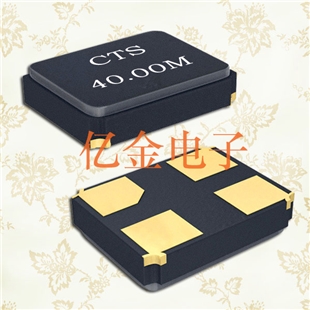

首页进口晶振谐振器GA324，3225陶瓷面晶体,美国进口品牌晶振

谐振器GA324，3225陶瓷面晶体,美国进口品牌晶振

频率：12~120MHZ

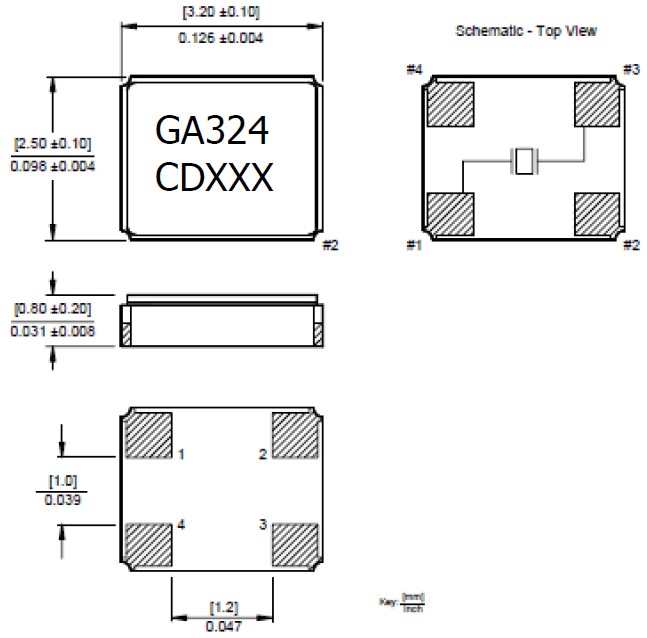

尺寸：3.2*2.5mm
应　用： 主要用于无线通信基础设施设备;压电材料、热管理和resistive-based组件用于医疗,国防和航空航天、计算机、消费品和工业设备的应用程序.

谐振器GA324，3225陶瓷面晶体,美国进口品牌晶振低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

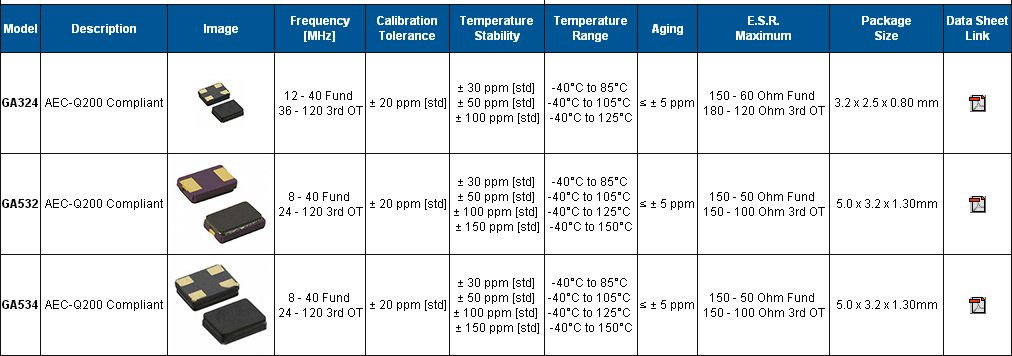

型号	GA324
工作模式	基本		第三次泛音
频率范围	1~125MHZ
水晶切割	AT截法
频率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
频率稳定度公差1 (工作温度范围,引用到25°C阅读)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作温度范围1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串联电阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
负载电容或共振模式(见订购信息更多的选项)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt详细)	3.0 pF typical, 5.0 pF maximum
激励功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
绝缘电阻(@直流100 v)	500M Ohms minimum
储存温度范围	-40°C to +125°C
回流条件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

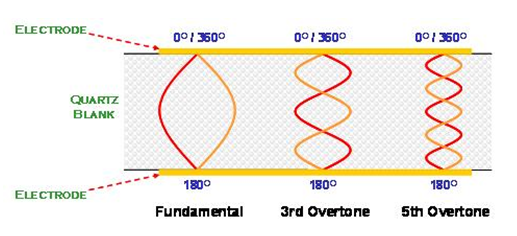

基本波振荡及倍频振荡模态( Fundamental and Overtone Vibrations Mode)
在AT切割角度的石英晶体共振子主要是以厚度剪切振荡模态存在. 石英晶体在共振时, 除了基本波振荡之外, 高阶的倍频共振也与基本波振荡同时存在于石英晶体的电极区域之间. 但是, 由于压电材料的电极是电气相位相反的振动环境, 所以, 祇有奇数倍(odd number)的高频倍频可以发生, 偶数倍(even number)的倍频共振在石英晶体共振子是不会存在的（如左图）.

CTS是一家集晶体的研发、生产、销售为主的晶振厂家.在台湾,中国,新加坡,以及北美,CTS的电子元件部生产一系列广泛的频率控制装置,陶瓷射频过滤器/双工器,EMI / RFI滤波器、电容器、开关、旋转和线性电位计、电阻和电阻/电容网络和热管理组件.主要市场包括医疗,国防和航空航天、工业控制、电源管理、通信、计算机和电子网络.

西迪斯晶体承诺所有的运作皆遵守本地国家的法律,并符合国际上所共同认知环保与社会责任的标准,成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司. 我们将持续关注企业社会责任各项新议题,使本公司更加完整并落实企业社会责任所有面向. 公司所有活动皆遵循环保法规及承诺,作好绿色设计与生产以及污染预防,减少使用危害环境的原物料,积极节约材料资源,降低对整体环境冲击的影响,实施相关预防矫正、持续改善作业,落实与维护环境保护,响应全球环保运动.

深圳市亿金电子: 以先进压电石英晶体元器件,晶振,有源晶振,陶瓷晶振,表晶32.768K等器件的专业开发生产为主的经营发展之路.重点开发和生产中高精密的晶体谐振器,普通晶体振荡器（PXO）,压控晶体振荡器（VCXO）,温补晶体振荡器（TCXO）,恒温晶体振荡器（OCXO）,贴片晶振,陶瓷谐振器等.产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域，以及出口的海外客户需求.我们除在本地建有工厂,联合产品实验室和签约配套协作厂商外.公司还代理销售日本进口石英晶振,陶瓷晶振系列.企业同时拥有万级的晶体元件超净生产间,并且从国外引进业界领先的晶振自动测试系统,日本全自动生产检测电脑仪器设备,和瑞士ERC公司铷原子频标的工厂频率基准,频谱分析仪,网络分析仪,合成信号源等高端仪器设备.
