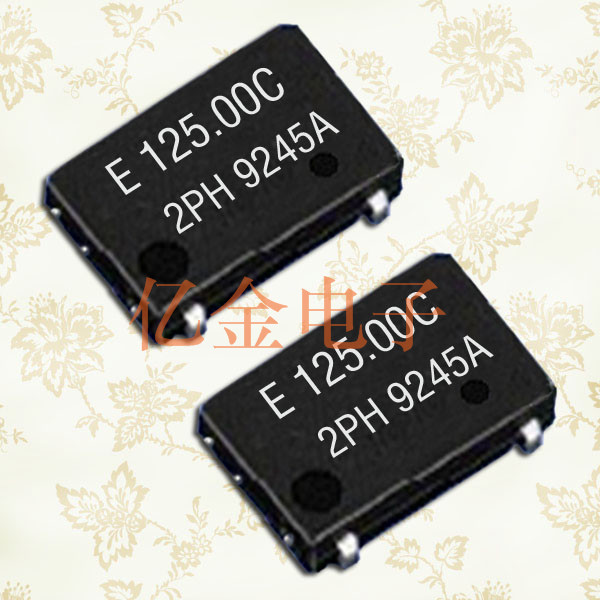

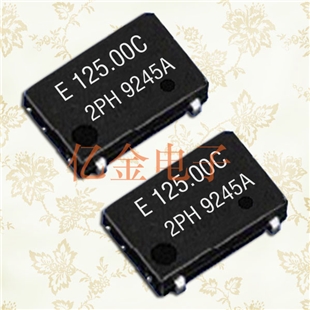

SG-8002JF爱普生晶振,贴片晶振料号,深圳晶振厂家,时钟晶体谐振器,SG-8002JF 25.0000M-PHML0
- 频率：1.0~125MHZ

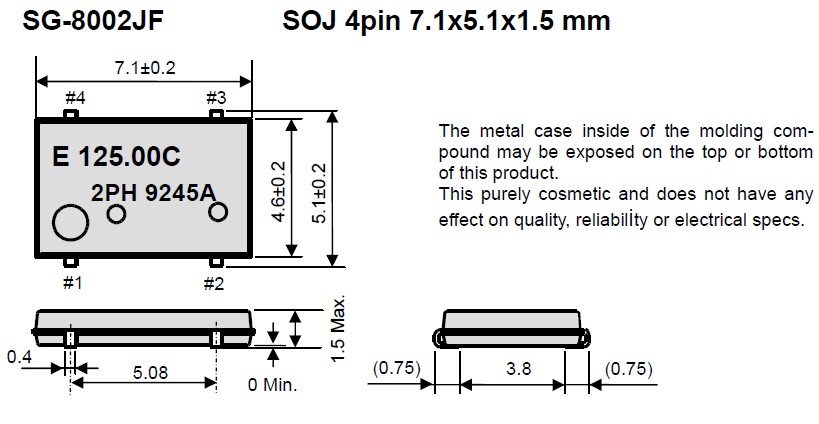

- 尺寸：7.1x5.1mm详细请浏览PDF文档
- 应 用： 爱普生晶振具有无源,"SG-8002JF 25.0000M-PHML0"也有带电压模式的晶体系列.应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,因晶体本身外观款式多元化,所以适合多个...
-
-
SG-8002JF爱普生晶振,有源晶振料号,深圳晶振厂家,时钟晶体振荡器,贴片石英晶振,"SG-8002JF 25.0000M-PHML0",最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
| 项目 | 记 号 | SG-8002JF | 条 件 |
| 频率 | f_nom | 1.0~166MHZ | |
| 频率容许偏差 | f_tol | ±20x10−6, ±50x10−6 | |
| 顶点温度 | Ti | +25±5°C | |
| 二级温度系数 | B | (−3.5±1.0)x10−8/°C2 | |
| 负载容量 | CL | 7.0pF/9.0pF/12.5pF | |
| 串联电阻 | R1 | 65kÙ 最大值 | |
| 绝对最大激励等级 | DLmax. | 1μW | |
| 推荐激励等级 | DL | 0.1μW | |
| 并联电容 | C0 | 0.8pF 典型值 | |
| 频率老化程度 | f_age | ±3x10-6 | +25±3°C，第一年 |
| 工作温度范围 | T_use | -20°C～+70°C | |
| 保存温度范围 | T_stg | -55°C～+125°C | 单件保管 |
.jpg)
.jpg)
晶振在产品应用中频率偏差超过要求怎么办呢？
我们可以改善的频率输出的偏差超过范围由以下几个方法：
"SG-8002JF 25.0000M-PHML0", 调整外部电容,Cd和CG的值.如果由频率计数器测量频率比目标频率高,要增加外部电容CL（或Cd以及C 8的值）,以降低频率到我们的目标频率,反之亦然.
可以采用不同负载电容（CL）的晶体试用.试用晶体具有较低电容若频率比目标频率超高很多的话.请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后.根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率（较低的外部电容,并采用低电容的晶体）的情况.
爱普生科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考量面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力."SG-8002JF 25.0000M-PHML0"
.jpg)
.jpg)
