首页进口晶振SG-8002JC有源晶振应用,爱普生贴片晶振,10.5x5.8mm晶振,石英晶体

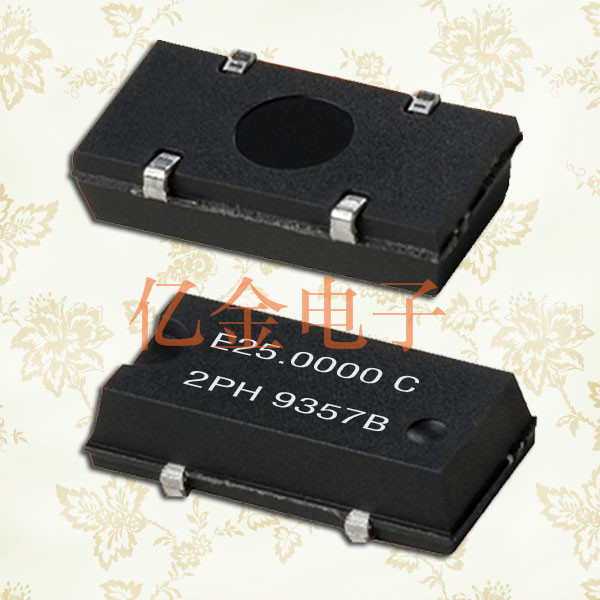

SG-8002JC有源晶振应用,爱普生贴片晶振,10.5x5.8mm晶振,石英晶体

频率：1.0~125MHZ

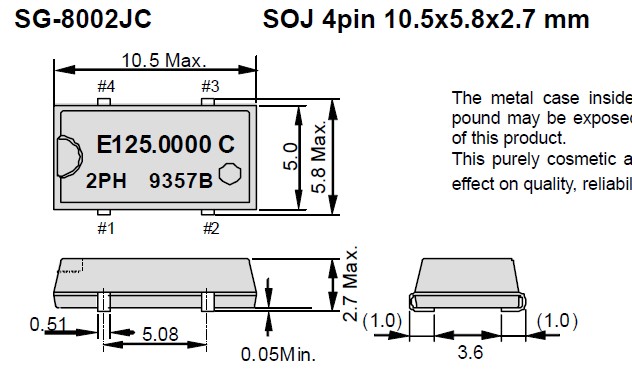

尺寸：10.5x5.8mm详细请浏览PDF文档
应　用： 贴片式石英晶体振荡器,有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于无线通信,智能手机,平板笔记本,计算机,全球GPS定位系统,WLAN网络产品等.符合RoHS/无铅.

SG-8002JC有源晶振应用,爱普生贴片晶振,10.5x5.8mm晶振,恒温晶体,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点.

项目	记号	SG-8002JC	条件
频率	f_nom	1.0~125MHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-20°C～+70°C
保存温度范围	T_stg	-55°C～+125°C	单件保管

热影响:重复的温度巨大变化可能会降低受损害的晶体单元的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
石英晶体振荡器和实时时钟模块：所有石英晶体振荡器和实时时钟模块都以IC形式提供.

输出负载:建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.

噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路:电源的线路阻抗应尽可能低.

未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

爱普生晶振晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.
爱普生晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.
