首页进口晶振晶振SA534,5032M金属四脚谐振器,美国进口SMD晶体

晶振SA534,5032M金属四脚谐振器,美国进口SMD晶体

频率：8~120MHZ

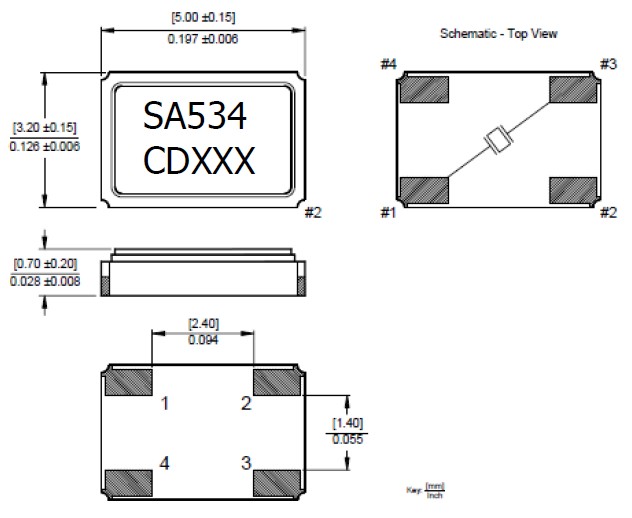

尺寸：5.0*3.2mm
应　用： 产品广泛应用于安防监控系统、智能手机、卫星GPS、汽车音响、车载电台、电波钟表、电脑、电子数码等高科技行业产品.

晶振SA534,5032M金属四脚谐振器,美国进口SMD晶体智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

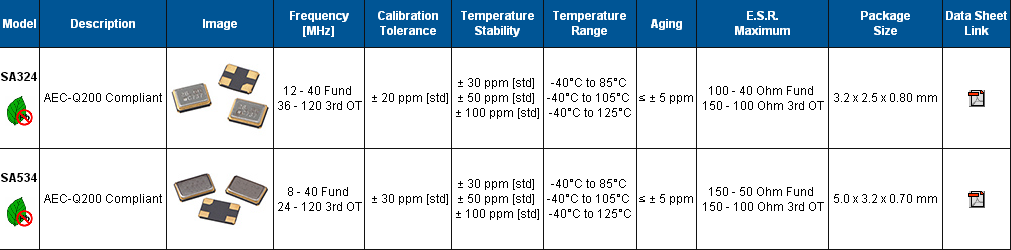

型号	SA534
工作模式	基本		第三次泛音
频率范围	8~120MHZ
水晶切割	AT截法
频率公差@ 25°C	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
频率稳定度公差1 (工作温度范围,引用到25°C阅读)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作温度范围1	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串联电阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120MHZ	100 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
负载电容或共振模式(见订购信息更多的选项)	10pF, 12pF, 16pF, Series standard
Capacitance(Shunt详细)	3.0 pF typical, 5.0 pF maximum
激励功率	10 μW typical, 100 μW maximum
老化@ + 25°C	±5 ppm/yr maximum
绝缘电阻(@直流100 v)	500M Ohms minimum
储存温度范围	-40°C to +125°C
回流条件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

石英产品主要是利用石英材料（水晶）的压电效应制成的电子原件和器件,压电效应是一种机电能量互换的现象,压电效应分为正压电效应和逆压电效应,正压电效应是以机械应力及应变（形变）作用而使物体产生电荷或电压输出.逆压电效应是以电能输入使之产生机械能或位移（形变）的输出.如果把交变电压施加到石英芯片两个电极之间,当交变电压的频率与石英芯片固有频率一致时,通过逆压电效应,芯片便产生机械振动,同时又通过正压电效应而输出电信号.石英材料的压电效应是有方向性的,只有在电轴方向才具有压电效应.石英有天然石英和人造石英.天然石英和人造石英均为多面体形状.目前电子元器件使用的主要是人造石英材料.主要成分为氧化硅之结晶体SiO2.使用石英为震荡源的产品主要有石英晶体谐振器、石英晶体振荡器.
主要要特点有：高稳定性（年老化率小于+/- 3PPM）、高Q（质量因子）值、低功耗、小体积、易于使用.
产品主要应用于通讯、航空航天、家用电器、数字电视、影音播放、钟表,计算机业的微处理机、微电脑、终端机,量测设备、自动控制、电话、导航等领域.一般石英晶体谐振器的频率可从数百赫兹至几百兆赫兹.

CTS是一家专业石英频率控制元件制造商.主要产品包括『石英振荡子』、『石英振荡器』、『压控石英振荡器』、『温度补偿石英振荡器』,并且是台湾唯一拥有生产『恒温控制石英振荡器』技术的制造商,完整的产品线提供一次性购足的服务.以先进的全自动检测设备仪器、严格的现代化生产系统、和ISO9000质量管理体系、快捷的售后服务为您提供优质的产品和服务！

公司所有活动皆遵循环保法规及承诺,作好绿色设计与生产以及污染预防,减少使用危害环境的原物料,积极节约材料资源,降低对整体环境冲击的影响,实施相关预防矫正、持续改善作业,落实与维护环境保护,响应全球环保运动.若无法避免需产生或使用时,应管制单位产生量及使用量,做持续性之追踪管制、改进并制定预防方案或是降低污染量,水电等消耗性（能）资源使用,应从系统研究改善使用效率,以达成节约能源之目标.

深圳市亿金电子:公司于2008年通过了ISO-9000质量体系国际标准认证以及一系列国家认证的环境与职业健康安全管理体系认证.我们可为用户提供更高性能和更优价格竞争力的全系列石英晶振,有源晶振,陶瓷晶振,表晶32.768K系列产品. 代理进口公司系列产品 .日本大真空晶体KDS,爱普生EPSON,精工SEIKO,西铁城CITIZEN,村田陶瓷谐振器,TDK,台晶TXC,鸿星VC-TCXO,压控振荡器,OCXO,温补振荡器VCXO,恒温晶振SPXO,有源晶振表晶32.768KHZ系列.产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域.

联系人：钟洋公司：深圳市亿金电子有限公司
SHENZHEN YIJIN ELECTRONICS CO;LTD
电话：0755-27876565
手机：18924600166
QQ：857950243
邮箱：yijindz@163.com
网站：http://m.hneyq.com
地址：广东省深圳市宝安区新安107国道旁
