首頁進口晶振DSV531SV壓控振蕩器,KDS進口石英振蕩器,貼片晶振型號,計算機晶振,1XVC059941VB

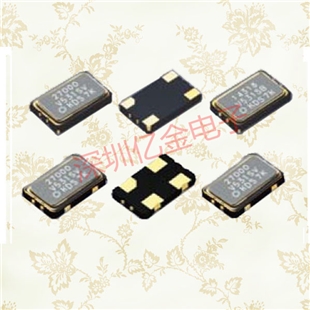

DSV531SV壓控振蕩器,KDS進口石英振蕩器,貼片晶振型號,計算機晶振,1XVC059941VB

頻率：1.25~80MHZ
尺寸：5.0*3.2mm詳細請瀏覽PDF文檔
應　用： 貼片式石英晶體振蕩器,"1XVC059941VB"低電壓啟動功率,應用于GPS系統光纖通道,千兆以太網,串行ATA串行連接SCSI.

DSV531SV壓控振蕩器,KDS進口石英振蕩器,貼片晶振型號,計算機晶振,"1XVC059941VB",KDS日本大真空晶體集團公司所生產的石英溫補晶體振蕩器(TCXO),數字溫度補償晶體振蕩器(DCXO),恒溫晶體振蕩器(OCXO),晶體濾波器(Crystal Filter).晶體諧振器主要生產頻率范圍:從1.8MHZ→100.000MHZ;晶體振蕩器主要生產頻率范圍:1.000MHZ→1000MHZ.其中 OCXO恒溫晶振溫度穩定度可達到±0.01PPM,KDS晶振性能穩定,精度高,體積小,在惡劣環境也能正常工作,TCXO溫補晶振溫度穩定度可達±0.5PPM.在普通晶體諧振器和振蕩器中,我們可接受高頻率和偏頻率以及少數量的高精度寬溫的制作. 具有最適合于移動通信設備用途的高穩定的頻率溫度特性.

項目	記號	DSV531SV	條件
頻率	f_nom	1.25~80MHZ
頻率容許偏差	f_tol	±20x10−6, ±50x10−6
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作溫度范圍	T_use	-10°C～+70°C
保存溫度范圍	T_stg	-40°C～+80°C	單件保管

"1XVC059941VB"一般來說，微處理器的振蕩電路由考畢茲電路顯示派生如下：

鎘和CG是外部負載電容，其中已建成的芯片組。（請參閱芯片組的規格）
Rf為具有200KΩ 1MΩ反饋電阻。它的內置芯片一般設置。
Rd為限流電阻470Ω與1KΩ。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。
一個穩定的振蕩電路需要的負電阻，其值應是晶體阻力的至少五倍。它可寫為|-R|>5的Rr。
例如，為了獲得穩定的振蕩電路中，IC的負電阻的值必須小于？200Ω時的晶體的電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。因此，這是非常重要的衡量負電阻（-R）以下說明：

線路連接的電阻（R）與晶體串聯
（2）從起點到振蕩的停止點調整R的值。
（3）振蕩期間測量R的值。
（4）你將能夠獲得負電阻的值，|·R|= R +的Rr，和RR =晶體的阻力。

"1XVC059941VB",大真空晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.

2003年大真空進口晶振通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.
