首页进口晶振DSO531SVN大真空进口晶振,石英晶体振荡器,贴片有源晶振,无线局域晶振

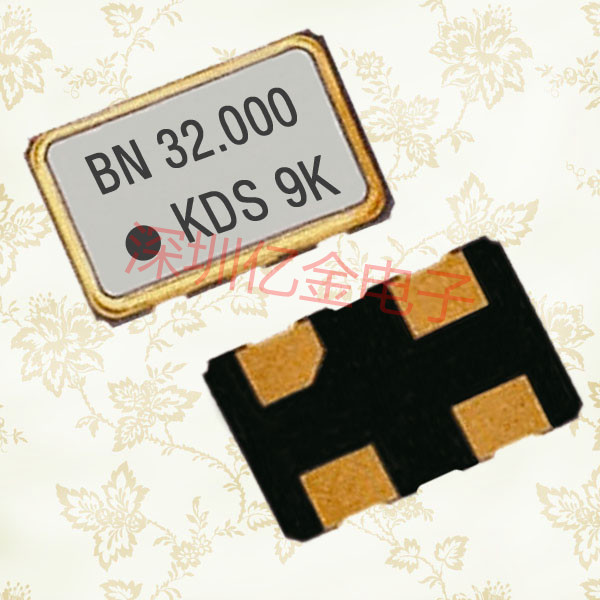

DSO531SVN大真空进口晶振,石英晶体振荡器,贴片有源晶振,无线局域晶振

频率：0.7~90MHZ
尺寸：5.0*3.2mm详细请浏览PDF文档
应　用： 高精度小型表面贴片型晶体谐振器，最适用于移动通信终端的基准时钟等移动通信领域。小型、薄型具备各类移动通信的基准时钟源用频率

DSO531SVN大真空进口晶振,石英晶体振荡器,贴片有源晶振,无线局域晶振,大真空有源晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

项目	记号	DSO531SVN	条件
频率	f_nom	0.7~90MHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-40°C～+85°C
保存温度范围	T_stg	-40°C～+125°C	单件保管

一般来说,微处理器的振荡电路由考毕兹电路显示派生如下：

镉和CG是外部负载电容,其中已建成的芯片组. （请参阅芯片组的规格）Rf为具有200KΩ1MΩ反馈电阻.它的内置芯片一般设置.Rd为限流电阻470Ω与1KΩ.这个阻力是没有必要的公共电路,但仅用于具有高电源电路.一个稳定的振荡电路需要的负电阻,其值应是晶体阻力的至少五倍.它可写为|-R|>5的Rr.例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于？200Ω时的晶体的电阻值是40Ω.负阻“的标准来评估一个振荡电路的质量.在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的.

日本大真空株式会社,KDS贴片晶振品牌实力见证未来,KDS集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有生产工厂,而天津KDS工厂是全球石英晶体生产最大量的工厂.KDS日本大真空晶体以优良的产品迅速占领了中国市场,现如今大真空品牌在国内电子元件中深入民心以专业化系统在全国各地的工厂生产.高超的生产技术一流的生产设备, 自动化生产设施的优势既而节省劳动力,如有用到大真空晶振贴片或插件的客户请与国内深圳市亿金电子大真空株式会社指定代理商联系.

日本株式会社天津KDS作为一个最重要的环境保护活动的管理政策,通过与环境的和谐企业活动,KDS集团将有助于创造社会发展得以持续.贴片晶振应用产品的开发,在该地区的所有的生产业务,KDS日本大真空晶体集团将促进对全球环保事业的承诺. 1:努力减少有害物质的妥善管理,为客户提供环保产品. 2:对于预防环境污染和资源的有效利用,我们将妥善处置废物排放量,再利用和回收工作. 3:防止全球变暖,我们将努力减少二氧化碳排放量和节约能源活动. 4:我会遵守我们的其他环境法律,标准,协议同意的要求.
