首页进口晶振HCM49石英贴片晶振,西铁城进口晶体价格,SMD晶振型号,HCM4911059200ABJT

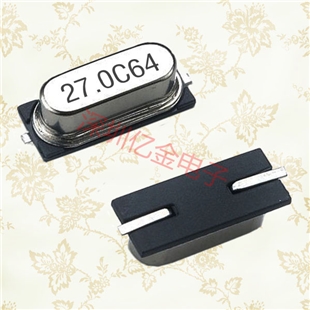

HCM49石英贴片晶振,西铁城进口晶体价格,SMD晶振型号,HCM4911059200ABJT

频率：3.5~50MHZ

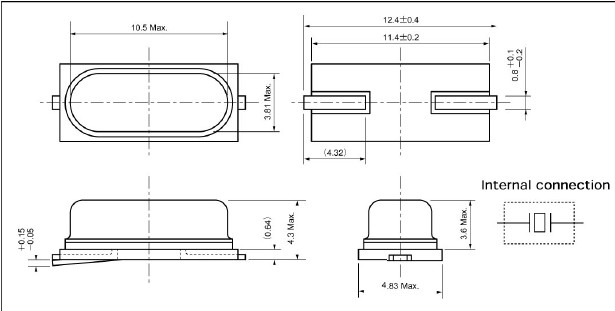

尺寸：10.5X4.3mm具体参数请阅览PDF文档
应　用： 使用金属封装的具有高稳定性,"HCM4911059200ABJT"高可靠性的晶体谐振器,支持表面贴装,使用金属封装,充分的密封能确保其高可靠性,满足无铅焊接的回流温度曲线要求.

HCM49石英贴片晶振,西铁城进口晶体价格,SMD晶振型号,"HCM4911059200ABJT"贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求.

项目	记号	HCM49	条件
频率	f_nom	3.5~50MHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
保存温度范围	T_use	-55°C～+125°C
工作温度范围	T_stg	-40°C～+85°C	单件保管

"HCM4911059200ABJT" 晶体在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.

我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振（XOUT）的输出端子的输出信号,而是从在终端（辛）输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.

你可以先把晶体卸载下来并测试晶体的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶振晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.

如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶体的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶体频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.比如等效电路测试如图.

"HCM4911059200ABJT",西铁城晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.

2003年西铁城通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.
