首页进口晶振HC-49S插件晶体,西铁城进口晶振,CITIZEN晶振代理

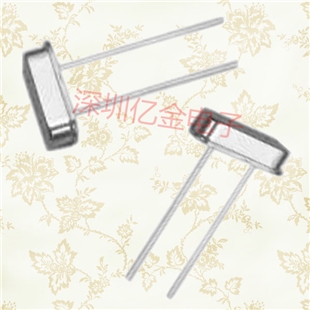

HC-49S插件晶体,西铁城进口晶振,CITIZEN晶振代理

频率：3.5~50MHZ

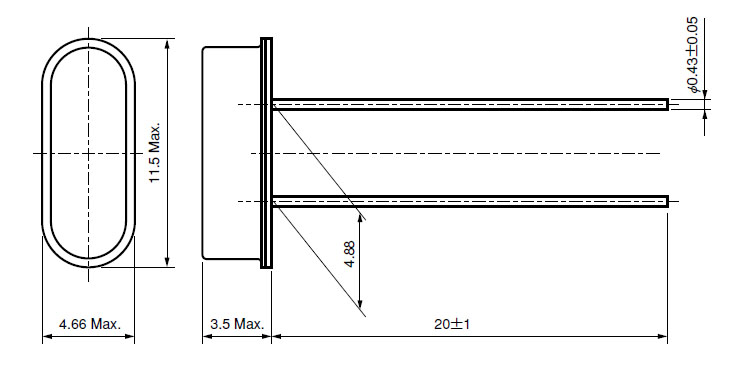

尺寸：4.66X11.5mm详细请浏览PDF文档
应　用： 引脚焊接型石英晶体元件,"HC-49/U-S20000000ABJB"大量的标准频率,高精度的频率和晶体本身更低的等效串联电阻,更低的成本和更高的批量生产能力,应用于电视,机顶盒,LCDM和游戏机的最佳选择,符合RoHS/无铅

HC-49S插件晶体,西铁城进口晶振,CITIZEN晶振代理,"HC-49/U-S20000000ABJB",插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

项目	记号	HC-49S
频率	f_nom	3.5~50MHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-20°C～+70°C
保存温度范围	T_stg	-40°C～+85°C	单件保管

"HC-49/U-S20000000ABJB", 西铁城晶振在产品应用中频率偏差超过要求怎么办呢？

我们可以改善的频率输出的偏差超过范围由以下几个方法：

调整外部电容,Cd和CG的值.如果由频率计数器测量频率比目标频率高,要增加外部电容CL（或Cd以及C 8的值）,以降低频率到我们的目标频率,反之亦然.

可以采用不同负载电容（CL）的晶体试用. 试用晶体具有较低电容若频率比目标频率超高很多的话.请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后.根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率（较低的外部电容,并采用低电容的晶体）的情况.频率输出频率的目标只有三分之一.

"HC-49/U-S20000000ABJB",西铁城晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.

2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.
