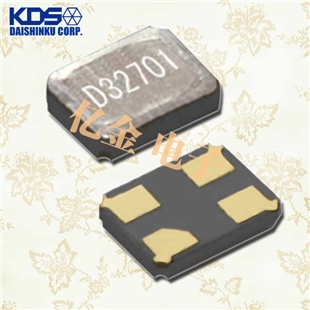

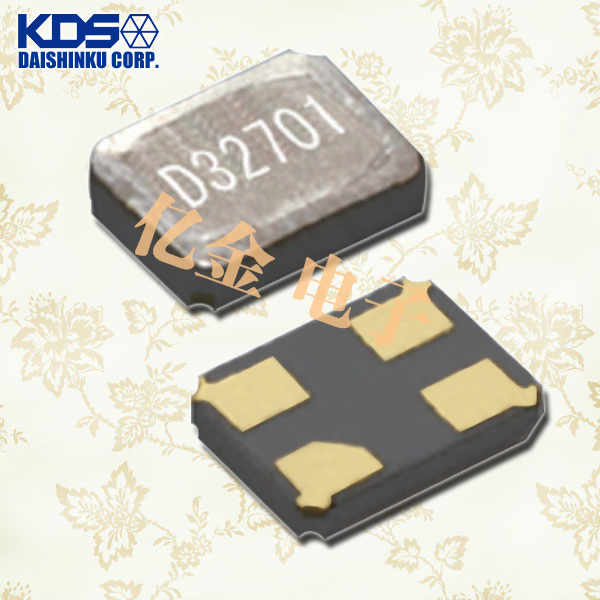

首页进口晶振KDS晶振,贴片晶振,DSX1612S晶振,DSX1612SL晶振

KDS晶振,贴片晶振,DSX1612S晶振,DSX1612SL晶振

频率：24M~54MHZ
尺寸：1.6x1.2mm
应　用： 贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振...

日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等晶体器件对全球环境友好.
日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高.所生产石英晶体,陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国,到中国,新加坡,泰国和其他亚洲国家.以“依赖”为公司方针,以客户为导向,创新高效的经营管理,努力创造利润,履行企业社会责任.

KDS晶振	记号	DSX1612S晶振	条件
频率	f_nom	24~54MHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	8PF,10PF,12PF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-30°C～+85°C
保存温度范围	T_stg	-40°C～+85°C	单件保管

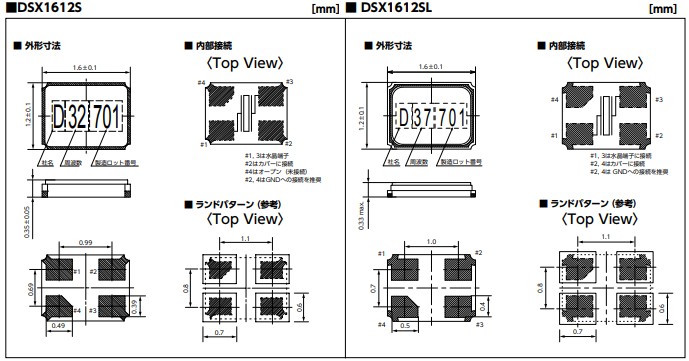

DSX1612SL晶振规格

KDS晶振	记号	DSX1612S晶振	条件
频率	f_nom	32~52MHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	8PF,10PF,12PF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-30°C～+85°C
保存温度范围	T_stg	-40°C～+85°C	单件保管

KDS晶振,贴片晶振,DSX1612S晶振,DSX1612SL晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振,贴片晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法（如各镀材的功率设计等）.使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

日本株式会社大真空KDS晶振三种信赖行为守则：
可靠的人以独立、自助、自足的努力作为基本的行动原则,我们将充分利用我们的优势,为社会整体和接近一切真诚和热情.
可靠的晶振,石英晶振,有源晶振,压控振荡器,,我们将帮助实现一个富裕的社会,通过优化我们的能力,开发最好的产品和服务,并提供给我们所有的客户在世界各地.
可靠的公司,我们努力履行我们的企业社会责任,通过持续的利润,通过企业活动,遵守所有的法律法规,尊重他们的精神,注重与全球环境的和谐.

PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于贴片石英晶振晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.KDS晶振,贴片晶振,DSX1612S晶振,DSX1612SL晶振
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）.
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
