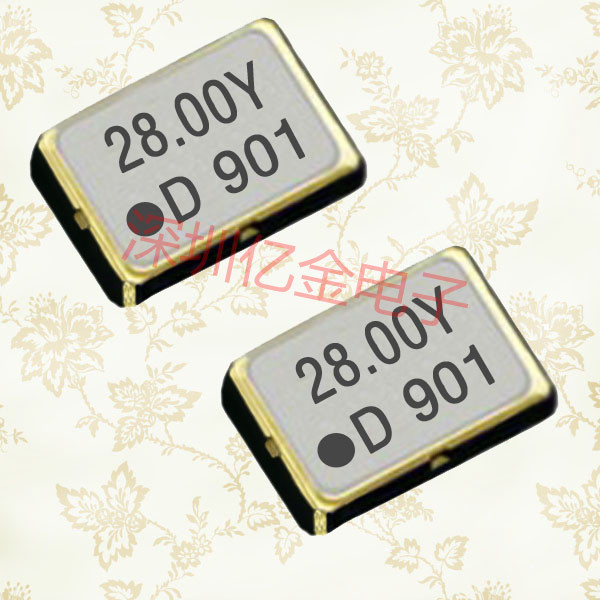

首页进口晶振KDS晶振,DSA321SCL石英晶振,压控温补振荡器,3225导航晶振,1XTV19200FBB

KDS晶振,DSA321SCL石英晶振,压控温补振荡器,3225导航晶振,1XTV19200FBB

频率：9.6~52MHZ

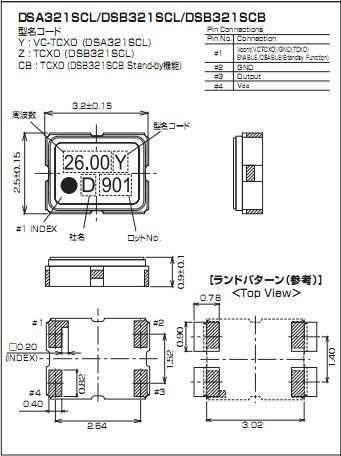

尺寸：3.2*2.5mm详细请浏览PDF文档
应　用： 压控石英晶体基本解决方案,"1XTV19200FBB"PECL输出,输出频率60MHz到200 MHz,出色的低相位噪声和抖动,应用SDH SONET,笔记本晶振应用,符合RoHS无铅.

DSA321SCL日本大真空晶振,有源晶振,压控温补振荡器,KDS进口晶振,导航晶振,"1XTV19200FBB"小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

项目	记号	DSA321SCL	条件
频率	f_nom	9.6~52MHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-40°C～+85°C
保存温度范围	T_stg	-40°C～+85°C	单件保管

一般来说,"1XTV19200FBB"微处理器的振荡电路由考毕兹电路显示派生如下：

镉和CG是外部负载电容,其中已建成的芯片组. （请参阅芯片组的规格）Rf为具有200KΩ1MΩ反馈电阻.它的内置芯片一般设置.Rd为限流电阻470Ω与1KΩ.这个阻力是没有必要的公共电路,但仅用于具有高电源电路.一个稳定的振荡电路需要的负电阻,其值应是晶体阻力的至少五倍.它可写为|-R|>5的Rr.例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于？200Ω时的晶体的电阻值是40Ω.负阻“的标准来评估一个振荡电路的质量.在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的.

KDS日本大真空晶振以优良的产品迅速占领了中国市场,"1XTV19200FBB"现如今大真空晶振品牌在国内电子元件中深入民心以专业化系统在全国各地的工厂生产.高超的生产技术一流的生产设备, 自动化生产设施的优势既而节省劳动力,如有用到日本大真空晶体贴片或插件的客户请与国内深圳市亿金电子大真空株式会社指定代理商联系.

KDS集团公司在2008年发布,研发并且已经出样的小型贴片有源晶振【TCXO】,产品应用到GPS设备,小型高精度SMD温度补偿晶体振荡器DSB321SDA/DSB221SDA,同时发布可以接受订单.(通过校正以高精度的石英晶体振荡器的频率变化引起的晶体振荡器的温度,因为SMD TCXO产品精度高)是内置高精度SMD温度补偿的石英晶体振荡器,可以使用在全球卫星GPS接收机.目前产品的精度,已经温度频率范围, DSB321SD +85℃±频率温度稳定度0.5×10-6/-30℃?GPS相关设备,同一时间,KDS技术部门实验兼容低电压的工作,这是在GPS接收器中要使用的IC的趋势.此款温补晶振可以在1.8 V操作,也可以在很宽的电压范围工作+3.6 V +1.7 V?一样,也可以用正常使用.

"1XTV19200FBB"大真空晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.

2003年大真空通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.
