首页进口晶振DSA211SDM进口振荡器,压控温补振荡器,石英晶振,KDS晶振代理商,1XXC52000JBA

DSA211SDM进口振荡器,压控温补振荡器,石英晶振,KDS晶振代理商,1XXC52000JBA

频率：12.288~52MHZ

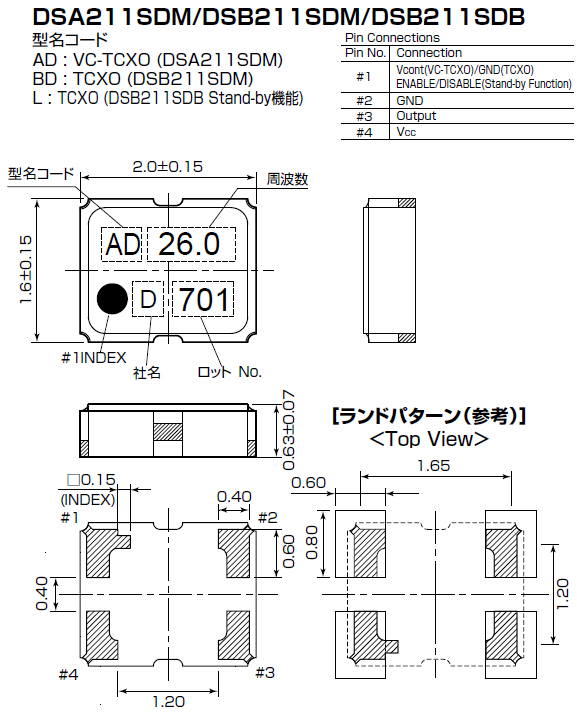

尺寸：2.0x1.6mm详细请浏览PDF文档
应　用： 贴片式石英晶体振荡器,"1XXC52000JBA"低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SON...

DSA211SDM进口振荡器,压控温补振荡器,石英晶振,KDS晶振代理商,"1XXC52000JBA",2016mm体积的温补晶振（TCXO）,是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高度：最高0.8 mm,体积：0.0022 cm³,重量：0.008 g,超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC（频率控制）功能,Enable/Disable功能,产品本身可根据使用需要进行选择.

项目	记号	DSA211SDM	条件
频率	f_nom	12.288~52MHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-30°C～+85°C
保存温度范围	T_stg	-40°C～+85°C	单件保管

"1XXC52000JBA"石英晶振在产品应用中频率偏差超过要求怎么办呢？

我们可以改善的频率输出的偏差超过范围由以下几个方法：调整外部电容,Cd和CG的值.如果由频率计数器测量频率比目标频率高,要增加外部电容CL（或Cd以及C 8的值）,以降低频率到我们的目标频率,反之亦然.

可以采用不同负载电容（CL）的晶体试用.试用晶体具有较低电容若频率比目标频率超高很多的话.请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后.根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率（较低的外部电容,并采用低电容的晶体）的情况.

"1XXC52000JBA" KDS贴片晶振以优良的产品迅速占领了中国市场,现如今大真空品牌在国内电子元件中深入民心以专业化系统在全国各地的工厂生产.高超的生产技术一流的生产设备, 自动化生产设施的优势既而节省劳动力,如有用到大真空晶振贴片或插件的客户请与国内深圳市亿金电子大真空株式会社指定代理商联系.

大真空晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.

大真空科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考量面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.
