首页进口晶振CS325H进口晶振,西铁城无源晶体,石英晶振用途,导航晶振,SMD晶振,CS325H-26.000MEDQ-UT

CS325H进口晶振,西铁城无源晶体,石英晶振用途,导航晶振,SMD晶振,CS325H-26.000MEDQ-UT

频率：13~54MHZ

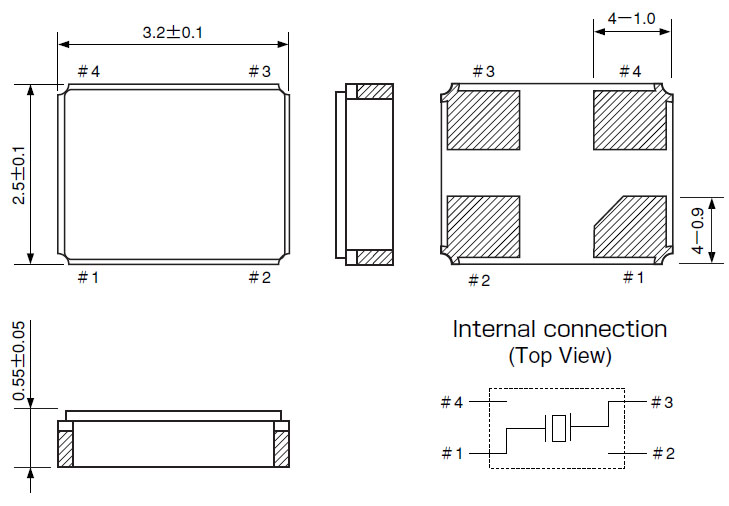

尺寸：3.2X2.5mm详细请浏览PDF文档
应　用： 西铁城有源晶振,"CS325H-26.000MEDQ-UT"压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.产品被广泛应用到集成电...

CS325H进口晶振,西铁城有源晶体,石英晶振用途,导航晶振,SMD晶振,西铁城有源晶振,"CS325H-26.000MEDQ-UT",西铁城晶振产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟模块焊接模式,应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域.

项目	记号	CS325H	条件
频率	f_nom	13~54MHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-40°C～+85°C
保存温度范围	T_stg	-55°C～+125°C	单件保管

"CS325H-26.000MEDQ-UT", 当晶体产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作. 设计指导：

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2) 在设计时请参考相应的推荐封装.

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

"CS325H-26.000MEDQ-UT", 西铁城提出的“为市民所喜爱、为市民做贡献”的企业理念,是指通过“生产为市民所喜爱、为市民所亲近的产品”,为全世界人民的美好生活做出广泛贡献.西铁城晶振运用世界领先的小型精密技术发掘尚未被开发出来的、符合人们期待和需求的产品及“新的款式“,不断创造出实际价值.运用优秀的精密加工、计量、省电、生产等方面的技术,呈现出简单、高尚的设计与功能,揭示深受信赖的“制造”的基础.以钟表为出发点,追求小型化及精密技术,在生产、加工、组装等领域不断创造出领先于世界的高精度、微细技术,展现西铁城集团的“制造”的领域.

西铁城科技股份有限公司藉由环境/安卫管理系统的推动执行,以整合内部资源,奠定经营管理的基础.藉执行环境考量面/安卫危害鉴别作业,环境/安卫管理方案和内部稽核为手段,合理化推动环境/安卫管理,落实环境/安卫系统有效实施.并不断透过教育训练灌输员工环境/安卫观念及意识,藉由改善公司制程以达到污染预防、工业减废、安全与卫生、符合法规要求使企业永续发展减少环境/安卫负担,并满足客户需求,获得客户的信赖而努力.
