资深技术工程师教你如何测量晶振的负阻力
来源：http://m.hneyq.com 作者：亿金电子 2019年08月14
资深技术工程师教你如何测量晶振的负阻力,实际测量晶振的负阻力操作如下：
首先,取下安装在客户电路板上的晶体单元,并将电阻器与石英晶振单元串联.接下来,将电阻器的电阻设置为足够小的值并接通电路.用频谱分析仪检查晶振的振荡状态.随着电阻器电阻的增加,频谱峰值信号在某一点消失.之后,当电阻值降低时,再次产生峰值信号.电路中的负电阻值是当峰值信号再次出现时通过将晶体单元的电阻值与电阻值相加而获得的值(*1).

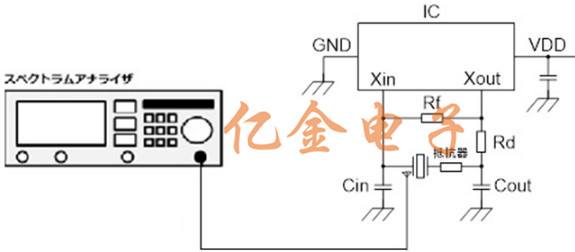

[图]将电阻连接到从客户处借来的电路板上,并用频谱分析仪检查振荡
注意,上面介绍的方法是标准方法,并且根据电路条件,可以使用不同的过程或方法来执行测量.
*1负电阻值=电阻器的电阻值+晶体单元的电阻值
