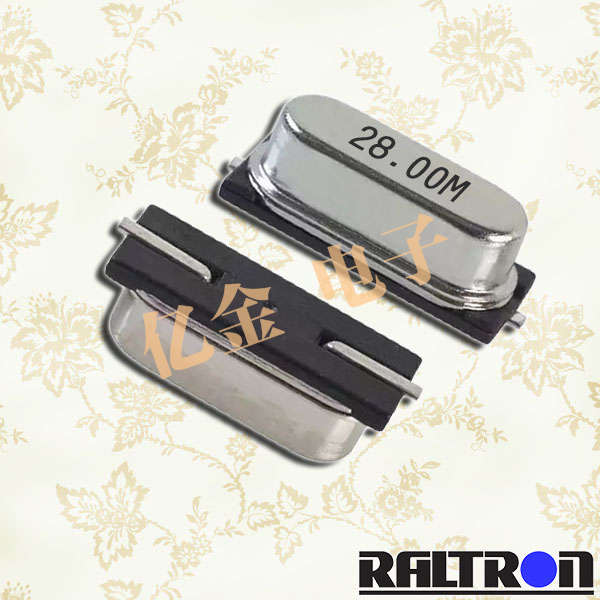

首页欧美晶振拉隆晶振拉隆晶振,AS-SMD系列晶振,HC-49贴片晶振

拉隆晶振,AS-SMD系列晶振,HC-49贴片晶振

频率：3.200MHz~80.000MHz

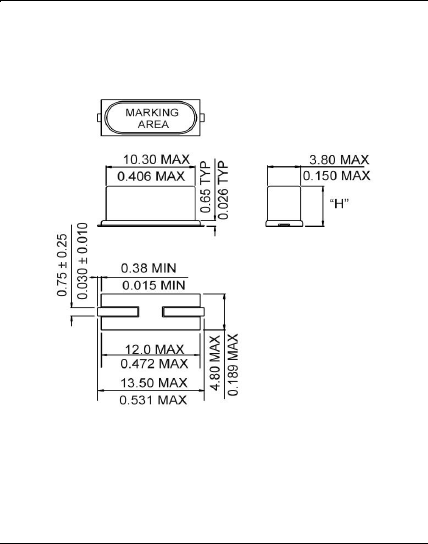

尺寸：13.5*4.8mm
应　用： 拉隆晶振,AS-SMD系列晶振,HC-49贴片晶振最适合用于比较低端的电子产品，比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的...

拉隆晶振,AS-SMD系列晶振,HC-49贴片晶振最适合用于比较低端的电子产品，比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下，晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能，由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

石英晶体高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻，提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

Raltron晶振公司为了满足快速增长的无线应用市场的需求，Raltron晶振也将其定位作为一个完整的解决方案供应商，在其晶体和石英晶体振荡器中添加SAW器件和LTCC滤波器发行.该公司还为同一市场开发了完整的天线产品系列.所有Raltron晶振员工致力于追求品质和卓越.这个哲学通过多年不间断的增长,使得Raltron处于领先地位.谐振器,时钟振荡器和滤波器以及天线在位于的几个设施中生产中国、该公司正从香港物流枢纽运送全球产品.

Raltron晶振还通过提供追求快速增长的物联网和机器到机器市场完整的无源器件封装,包括晶体, TCXO, SAW滤波器, LTCC滤波器和巴伦以及相应IC解决方案规定的各种.天线、Raltron 晶振公司致力于为符合欧盟议会和2011年6月08日理事会2011/65 / EU指令的频率管理设备提供限制在电气和电子设备中使用某些有害物质(RoHS指令).

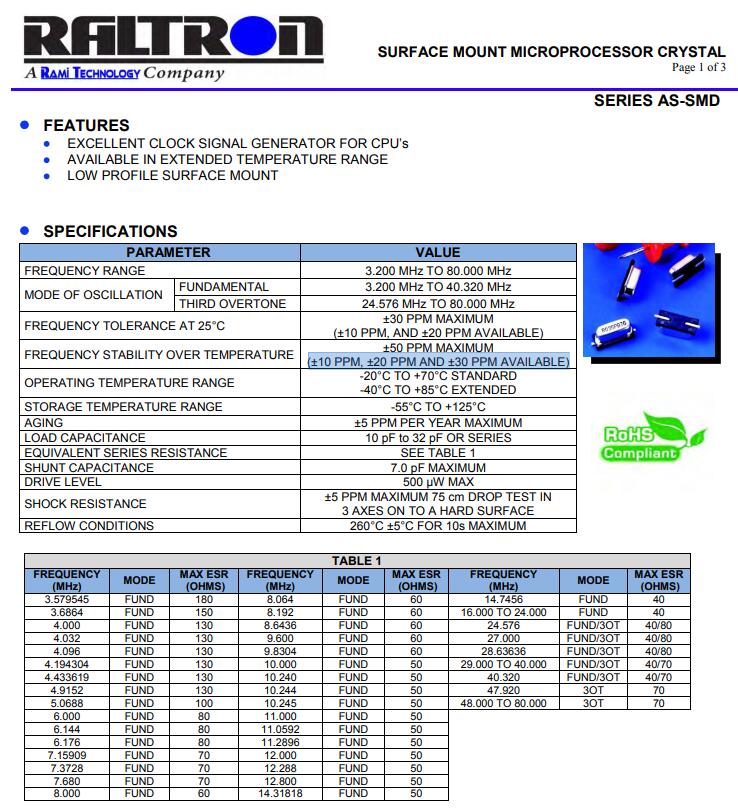

PARAMETER		VALUE
FREQUENCY RANGE		3.200 MHz TO 80.000 MHz
MODE OF OSCILLATION	FUNDAMENTAL	3.200 MHz TO 40.320 MHz
	THIRD OVERTONE	24.576 MHz TO 80.000 MHz
FREQUENCY TOLERANCE AT 25°C		±30 PPM MAXIMUM (±10 PPM, AND ±20 PPM AVAILABLE)
FREQUENCY STABILITY OVER TEMPERATURE		±50 PPM MAXIMUM (±10 PPM, ±20 PPM AND ±30 PPM AVAILABLE)
OPERATING TEMPERATURE RANGE		’-20°C TO +70°C STANDARD -40°C TO +85°C EXTENDED
STORAGE TEMPERATURE RANGE		‘-55°C TO +125°C
AGING		±5 PPM PER YEAR MAXIMUM
LOAD CAPACITANCE		10 pF to 32 pF OR SERIES
SHUNT CAPACITANCE		7.0 pF MAXIMUM

重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

晶体谐振器

如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.

安装方向

进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述，请参照“表面贴装型晶体产品的回流焊焊接温度描述”拉隆晶振,AS-SMD系列晶振,HC-49贴片晶振
