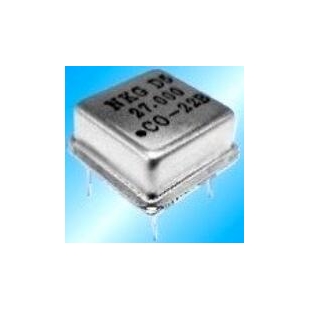

NKG Crystal|CO2-5-B-10.2400-WNS-EXT|正方形钟振
- 频率：10.24MHz
- 尺寸：13x13x5mm
- 应 用： NKG晶振,CO2正方形钟振,进口有源晶振,CO2-5-B-10.2400-WNS-EXT晶振,石英振荡器,四脚插件晶振,13 x 13 x 5mm四脚插件封装,支持待机功能,频率10.24MHz,电压3.3V,负载15pF,工作温度-40~85°C,频率稳定性50ppm,低抖动晶振...
-
-
NKG Crystal|CO2-5-B-10.2400-WNS-EXT|正方形钟振,NKG晶振,CO2正方形钟振,进口有源晶振,CO2-5-B-10.2400-WNS-EXT晶振,石英振荡器,四脚插件晶振,13 x 13 x 5mm四脚插件封装,支持待机功能,频率10.24MHz,电压3.3V,负载15pF,工作温度-40~85°C,频率稳定性50ppm,低抖动晶振,高品质晶振,抗震动晶振,专业视频设备晶振,以太网晶振,CPU显卡晶振,PAL编码器晶振.
NKG Crystal|CO2-5-B-10.2400-WNS-EXT|正方形钟振特点
●振荡器DIP-8封装尺寸13 x 13 x 5mm, 4引脚
●频率范围30kHz至160MHz
●支持待机功能(E/D =输出三态)
●低抖动和相位噪声

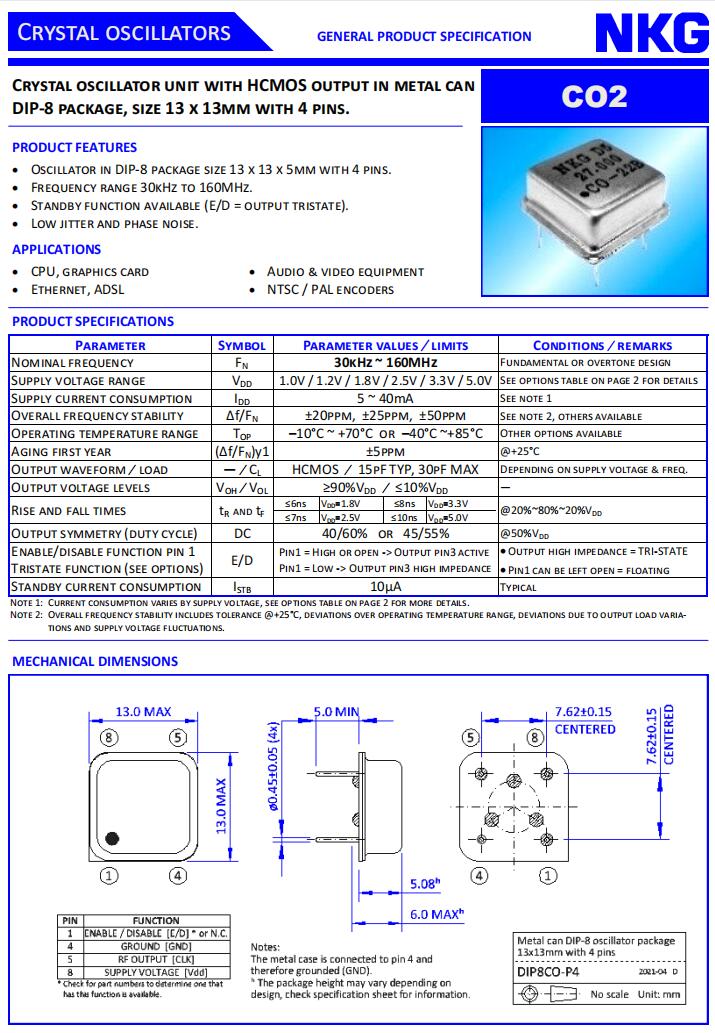

NKG Crystal|CO2-5-B-10.2400-WNS-EXT|正方形钟振规格表
| Parameter | Symbol | Specifications | Remarks |
| Frequency range | FN | 10.24 MHz | - |
|
Supply voltage range
|
VDD
|
3.3 V | - |
|
Frequency stability BEST
|
Δf/f | ±50ppm | Other options available |
| Operating temperature range | TOP | -40°C~+85°C | Options available |
|
Output waveform /LOAD
|
CL |
HCMOS /15pF MAX
|
- |
|
Output voltage levels
|
VOH/VOL
|
≥90%VDD /≤10%VDD
|
- |
| Rise and fall times |
tR, tF
|
≤30ns
|
10%~90%~10%VDD
|
|
Output symmetry (duty cycle)
|
DC |
40/60%
|
@50%VDD
|
|
Standby current consumption
|
ISTB
|
10µA
|
Typical |
| Aging first year | Δf/y1 | ±5ppm | @+25°C |
.jpg)

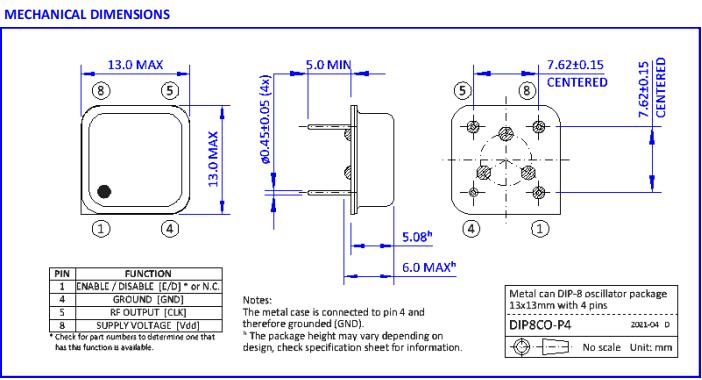

NKG Crystal|CO2-5-B-10.2400-WNS-EXT|正方形钟振尺寸图
.jpg)
.jpg)
