日本NDK晶振,NT5032BA晶振,5032有源晶振晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.
        日本电波工业株式会社作为晶体元器件的专业生产厂家，以“通过对客户的服务，为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立。
        现在我们作为提供电子业必不可少的，在丰富用途被广泛使用的晶体元器件产品以及应用。
        晶振技术的传感器等新的高附加价值产品的频率综合生产厂家，正以企业的继续成长为目标而努力。
        NDK晶振集团所处于的事业环境是智能手机市场的扩大已在延缓，但伴随着LTE的普及和要求比以往更高的GPS精度等带来的搭载部件的构成的变化，使得TCXO(温度补偿晶体振荡器)和SAW（弹性表面波）器件的需要在急速增加。由此，本集团将方针转换至面向量产市场的产品的再强化上，把均衡缩减战略切换成成长战略。并且展开在产业设备、车载、传感器领域，利用高的品质力和技术力用实力强的产品创造出利益的中期销售计划。通过赢得客户的高评价和高信赖来确保持续的成长和安定的收益，来努力达成销售额500亿日元企业的复活的目标。

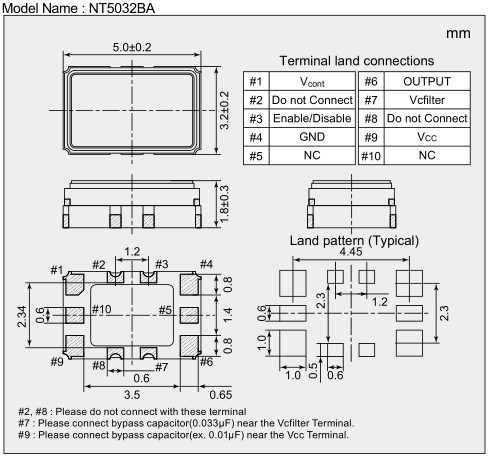

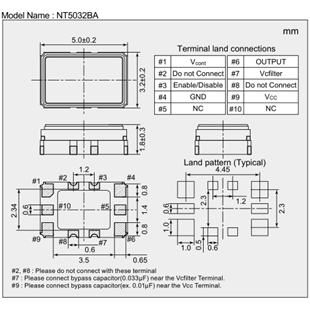

NDK晶振	标示	NT5032BA晶振	晶振基本信息对照表
标准范围	f0	10.0MHz～40.0MHz/10~25MHZ
電源電圧	Vcc	＋3.3V±5%/+3.3±5%
消耗电流	Icc	8 max.	Vcc=3.3V
频率负载	L_CMOS	15pF	CMOS 出力
标准频率特性	f_tol	±0.28×10-6 ±0.5×10-6	初期偏差、 周波数温度特性、 電源、負荷変動特性、 経時変化(1年、＋25℃時)
输出电压	V	CMOS or Clipped sine
频率可变范围 / 控制电压	SYM	Min. ±5×10-6 /+1.65 V±1.65 V	50% Vcc
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF




PCB设计指导
        (1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
        (2) 石英晶振在设计时请参考相应的推荐封装.
        (3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
        (4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
日本NDK晶振,NT5032BA晶振,5032有源晶振存储事项
        (1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
        (2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.NDK晶振日本电波工业株式会社所说的LCA指的是“生命周期评估”,它包括评估产品的寿命.在这里,产品的生命不仅仅是产品本身的制造阶段,而是包括原料组成产品的零件/材料的开采阶段,包括产品的制造阶段,销售阶段,包括到产品交付给用户使用的阶段,包括产品使用由用户和维修/维护参与它,和处置阶段,通过用户废弃产品回收,回收或处置.在ISO14000系列环境标准中也建立了国际标准.
         NDK晶振日本电波工业株式会社已经建立和正在推动一项中期计划的具体减排目标,以减少二氧化碳的排放是全球变暖的原因.它也有助于减少（抑制）CO2排放量,通过使用最先进的技术,实现最小化,以及减少石英晶体谐振器,石英晶体的重量和功耗,以支持社会的需要.NDK晶振日本电波工业株式会社所说的LCA指的是“生命周期评估”,它包括评估产品的寿命.在这里,产品的生命不仅仅是产品本身的制造阶段,而是包括原料组成产品的零件/材料的开采阶段,包括产品的制造阶段,销售阶段,包括到产品交付给用户使用的阶段,包括产品使用由用户和维修/维护参与它,和处置阶段,通过用户废弃产品回收,回收或处置.在ISO14000系列环境标准中也建立了国际标准.
