京瓷晶振,ST2012SB晶振,2012无源晶振超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果.
  京瓷把”客户第一”的原则放在首位,以确保我们提供的产品和服务始终使人们满意.顾客满意要求我们对周围的不断变化作出快速反应.我们也努力通过有机地动员和管理资源的技术能力,京瓷集团在创造新的价值,用我们的京瓷理念,我们的阿米巴管理系统,我们通过”人类智慧的债券管理的信念.当我们一起努力,参与管理,发现工作中的满足感和扩大我们真正的潜力,我们人类的成长.
  公司由人组成.技术、产品或服务的质量取决于背后的人.我们希望通过不断追求梦想的团队成员,不断地为我们的客户提供新的价值,并积极地、始终如一地实现自我目标.
京瓷的哲学
  京瓷哲学与生活和管理.它的中心原则是”做一个正确的人”,这是我们所有决策中所包含的概念.通过展示公平和勤奋努力的重要性,它成为我们行为的典范.
  为我们所有员工的物质和智力增长提供机会,并通过我们的共同努力,为社会和人类的进步作出贡献.

项目	记号	标准规格	单位

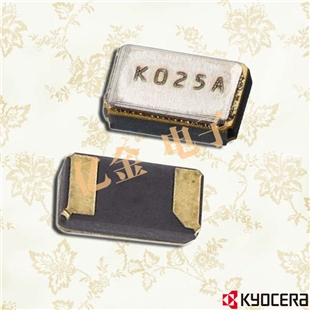

型号		ST2012SB晶振
频率范围	f_nom	32.768	KHZ
负载电容	OT	4.0/5.0/6.0/7.0/9.0/12.5	PF（其他负载容量，敬请咨询）
精度	CL	±20	×10﹣6
直列抵抗	R1	Table	ohm
工作温度范围	T_use	-40~85	°C
保存温度范围	T_stg	-40~85	°C
频率温度特性	f_tem	±20	×10﹣6
包装	pcs	3000	Pcs

1.噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
2.电源线路
电源的线路阻抗应尽可能低.
3.输出负载
建议将京瓷晶振,石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.
4.未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.
5.热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
6.安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
7.通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
