康纳温菲尔德晶振,TX211系列晶振,C21,CB1,C41,C22,CB2,C42,C23CB3,C43,C24,CB4,C44,CF1,CG1晶振超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在+0.00 2 mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺已全面应用并取得很好的效果。
  康纳温菲尔德晶振集团是一家以美国为基础的电子产品制造商.在1963年公司成立后,connor- winfield主要专注于设计和制造基于石英的计时电路和振荡器,压电石英晶体、有源晶体、压电陶瓷谐振器,用于广泛的电子应用.在20世纪90年代,connorwinfield扩展到其他产品领域,同时继续专注于其核心的时间根源.
  康纳温菲尔德晶振集团的频率控制产品晶振,石英晶振,有源晶振,压控振荡器等广泛应用于包括电信、局域网、广域网、计算机、其他微处理器和电子设备等多种应用领域.我们专门设计自定义和半自定义频率控制产品,但也提供广泛的标准石英晶体振荡器产品和非晶体振荡器.
康纳温菲尔德晶振公司全球计时解决方案包括两个石英晶体操作;一个晶体振荡器设计制造集团,以及一个专门设计同步时钟、PLL模块的定时产品组,以及用于电信和数据通信应用的特殊函数ASICs,以及全球定位系统(GPS)基于同步以太网应用的定时解决方案.康纳温菲尔德晶振公司拥有广泛的系列产品,比如：晶振,石英晶振, 温补晶振,石英晶体振荡器, （PXO）普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等.还包括标准频率控制装置,以定制定时、蜂窝和全球定位系统解决方案.
  康纳温菲尔德晶振公司继续在频率控制产品设计上进行创新,利用其丰富的50年的历史和丰富的经验,提供高精度、高频率和高性能石英振荡器, （PXO）普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等阵列.尽管引入了竞争共振技术,但基于石英振荡器仍然提供了长期和短期稳定精度的最高水平,以及与目前可用的其他频率控制技术相比,低抖动和低相位噪音信号产生.

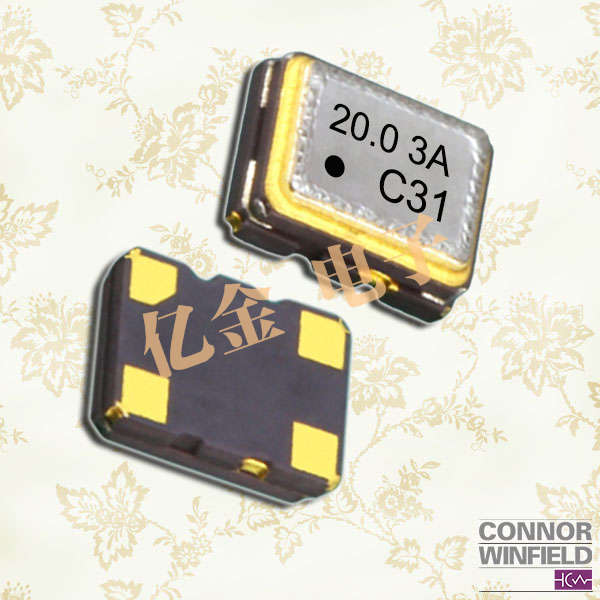

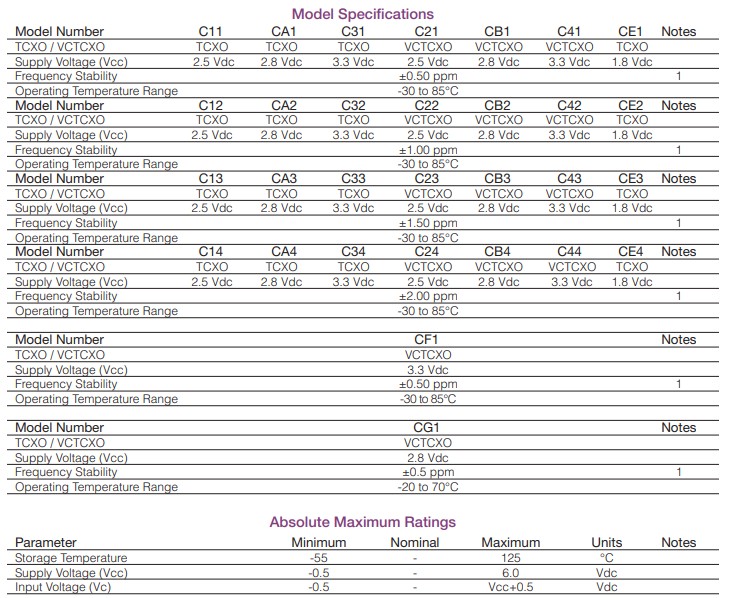

型号		TX211晶振 (TCXO/VC-TCXO)

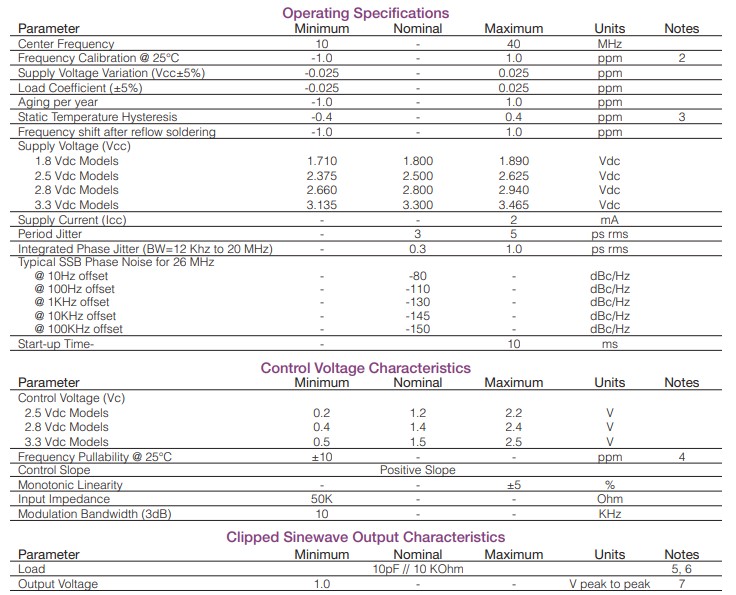

输出频率范围		10.0~40.0MHz
电源电压范围		+0.5~+6V
电源电压（Vcc）		+1.8V/+2.5V/+2.8V/+3.3V
电源电流		+2mA max./+25.0mA max.
精度		1 = ±0.50 ppm 2 = ±1.00 ppm 3 = ±1.50 ppm 4 = ±2.00 ppm
工作温度		1 = TCXO, 2.5 Vdc, -30 to 85°C 2 = VCTCXO, 2.5 Vdc, -30 to 85°C 3 = TCXO, 3.3Vdc, -30 to 85°C 4 = VCTCXO, 3.3 Vdc, -30 to 85°C A = TCXO, 2.8 Vdc, -30 to 85°C B = VCTCXO, 2.8 Vdc, -30 to 85°C E = TCXO, 1.8 Vdc, -30 to 85°C F = VCTCXO, 3.3Vdc, -30 to 85°C *  G = VCTCXO, 2.8Vdc, -20 to 70°C   *frequency stability relative to 25°C
储存温度		-55 - 125 °C
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		15pF
周期抖动		3 ps ms/5 ps ms
相位抖动（BW=12kHz 至 20MHz）		0.5 ps ms/1 ps ms

    在康纳,我们的政策是诚实地、以道德的方式处理我们的商业事务.这个目标要求组织中的每一个人都接受责任,以促进正直,并展示我们所有活动中道德行为的最高水平.应该避免那些可能对我们的名誉和完整性造成不利影响的活动.实现我们的压电石英晶体、有源晶体、压电陶瓷谐振器,石英晶振,贴片晶振,业务目标和遵守这一准则的关键是要有良好的判断力.这意味着遵循法律,做“正确的”事情,甚至在法律或内部政策不明确的情况下,采取道德行为.康纳温菲尔德晶振,TX211系列晶振,C21,CB1,C41,C22,CB2,C42,C23CB3,C43,C24,CB4,C44,CF1,CG1晶振
    康纳·温菲尔德晶振公司在所有层面上都致力于满足石英晶振,贴片晶振, 温补晶振,石英晶体振荡器等客户的所有要求,通过维护我们的ISO 9001质量体系认证,持续改进我们的流程是我们不断超越客户期望的承诺.对我们来说,石英晶振,贴片晶振, 石英水晶振荡子, 压电石英晶体、有源晶体产品质量不仅仅是一种技术或系统,它是一种无所不包的、毫不妥协的哲学产品,不仅能满足我们客户对于晶振,石英晶体的质量要求,而且还能以各种方式超越它们.
