NDK新开发紧凑型1612温补晶振具有业内最高的低相位特性
来源：http://m.hneyq.com 作者：亿金电子 2019年10月10
TCXO温补晶振是一种通过内置具有与石英晶体谐振器所具有的温度特性正相反的特性的电路(即温度补偿电路),来获得可覆盖宽温温度范围的优良的温度特性的晶体振荡器.随着市场对于温度补偿晶体振荡器应用越来越多,为了满足市场需求,NDK新开发紧凑型1612温补晶振具有业内最高的低相位特性.
日本电波工业株式会社开发了一种可补偿温度的石英晶体振荡器尺寸为1.6×1.2×0.45mm,型号命名为“NT1612AJA”,该1612温补晶振可达到业界(*1)最高水平的-168dBc/Hz@100kHz偏移(*2).样品发货已于2019年10月开始提供,批量生产定于2020年3月开始.
.jpg)
为了提高通信质量,采用多级调制和更大的容量(例如5G和其他高速移动通信Wi-Fi6(IEEE802.11ax)和SONET/SDH(同步光网络/同步数字层次结构),并且预计对紧凑型TCXO温度补偿晶振的需求低相位噪声特性将在未来增加.
选择和设计有源晶体振荡器非常重要,因为调制精度(信号相位和通信设备中的幅度偏差)在很大程度上受到基准的相位噪声的影响设备中使用的信号源.相位噪声也与RMS相位抖动(*3)密切相关,因此选择相位优良的晶体振荡器噪声有助于改善相位抖动.
为了满足高速网络,高通信应用需求,NDK晶振公司优化了使用合成石英的石英晶体谐振器的设计高Q因数(*4)通过NDK的高科技发展起来,并开发出了紧凑的温度范围通过降低噪声,使TED晶体振荡器具有业内最高的低相位噪声特性振荡电路和建造小型化产品的生产线.
●低相位噪声168dBc/Hz@100kHz偏移(*2)
(与以前的NDK晶振型号相比降低了12dBc/Hz)
●相位抖动68fs@12kHz至5MHz
(与传统温补晶振的抖动相比降低了76％)
基于这项技术,NDK计划扩大产品阵容,以满足更多领域使用,带给用户更多利益.

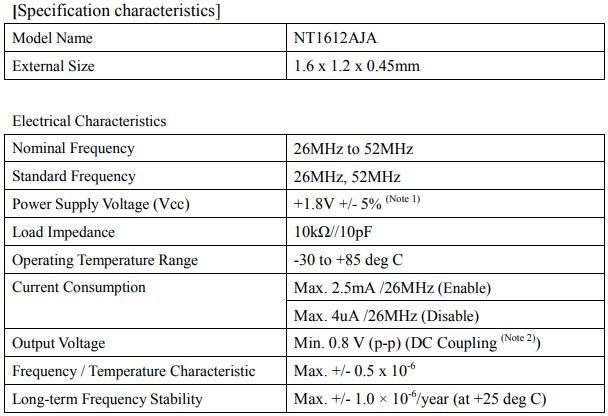

NT1612AJA温补晶振的规格特征以及电气特性
(注1)可以使用DC+1.7V~+3.3V.
(注2)未内置直流截止电容器.将电容器(1,000pF)与振荡器输出线串联连接.
[相位噪声特性示例]
条件：标称频率26MHz晶振,温度+25摄氏度
注释：
(*1)日本电波株式会社于2019年9月进行的调查
(*2)振荡频率：26MHz,温度：+25摄氏度
(*3)传输数字信号时波形中出现的时间轴偏差或波动.
(*4)在石英晶体振荡器中,它表示共振锐度的程度,该值越大(越高)表示振荡更稳定.
日本电波工业株式会社开发了一种可补偿温度的石英晶体振荡器尺寸为1.6×1.2×0.45mm,型号命名为“NT1612AJA”,该1612温补晶振可达到业界(*1)最高水平的-168dBc/Hz@100kHz偏移(*2).样品发货已于2019年10月开始提供,批量生产定于2020年3月开始.
选择和设计有源晶体振荡器非常重要,因为调制精度(信号相位和通信设备中的幅度偏差)在很大程度上受到基准的相位噪声的影响设备中使用的信号源.相位噪声也与RMS相位抖动(*3)密切相关,因此选择相位优良的晶体振荡器噪声有助于改善相位抖动.
为了满足高速网络,高通信应用需求,NDK晶振公司优化了使用合成石英的石英晶体谐振器的设计高Q因数(*4)通过NDK的高科技发展起来,并开发出了紧凑的温度范围通过降低噪声,使TED晶体振荡器具有业内最高的低相位噪声特性振荡电路和建造小型化产品的生产线.
●低相位噪声168dBc/Hz@100kHz偏移(*2)
(与以前的NDK晶振型号相比降低了12dBc/Hz)
●相位抖动68fs@12kHz至5MHz
(与传统温补晶振的抖动相比降低了76％)
基于这项技术,NDK计划扩大产品阵容,以满足更多领域使用,带给用户更多利益.
(注2)未内置直流截止电容器.将电容器(1,000pF)与振荡器输出线串联连接.
[相位噪声特性示例]
条件：标称频率26MHz晶振,温度+25摄氏度
(*1)日本电波株式会社于2019年9月进行的调查
(*2)振荡频率：26MHz,温度：+25摄氏度
(*3)传输数字信号时波形中出现的时间轴偏差或波动.
(*4)在石英晶体振荡器中,它表示共振锐度的程度,该值越大(越高)表示振荡更稳定.
