CTS适用小型蜂窝基站设计的520L10CA40M0000晶振以及新TCXO支持5G架构介绍
来源：http://m.hneyq.com 作者：亿金电子 2019年10月11
CTS适用小型蜂窝基站设计的520L10CA40M0000晶振以及新TCXO支持5G架构介绍

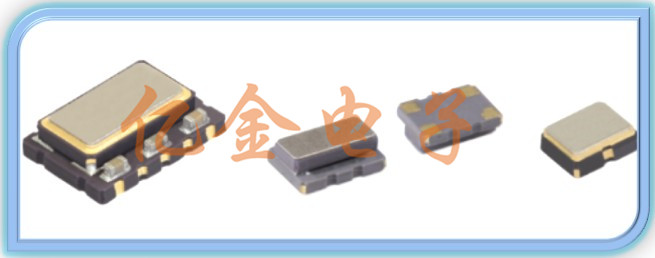

美国CTS生产业界最高频率的温度补偿晶体振荡器（TCXO晶振）.凭借出色的相位噪声和低电流消耗,我们的TCXO温补晶振使客户能够在创新设计中实现最高性能.
CTS所生产的TCXO晶振具有超低相位噪声和抖动,-140dBc/Hz@1kHz,<200fs RMS.具有耐高温可过-40℃~85℃工作温度范围,精度可达±0.28ppm.CTS温补晶振输出类型包括削波正弦波,HCMOS,正弦波和LVPECL.具有温度补偿功能,频率范围高达1000MHz任一频点.
CTS温补晶振具有小型,高精度,高频率,低功耗,低成本,低相位抖动等优势特点,主要用于光纤网络设备,包括SONET/SDH/ATM标准、基站和无线基础设施、光纤以太网、GPS导航和运输车队管理、军事通信和雷达应用、测试与测量仪器、数字音频和视频录制、便携式电子设备,等等.
CTS适用小型蜂窝基站设计的部分温补晶振编码列表
CTS适用小型蜂窝基站设计的新TCXO支持5G架构介绍

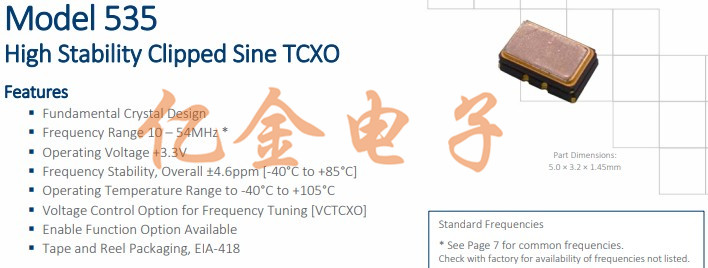

伊利诺伊州利勒–CTS公司（纽约证券交易所：CTS）宣布发布两种新型微型精密TCXO温度补偿石英晶体振荡器,型号为535和536,它们针对不断发展的5G新无线电[NR]标准提供具有低噪声,高稳定性能的频率参考.支持小型5G架构的小型蜂窝和远程无线电头端应用的芯片组解决方案.535温补晶振和536温补晶振设计为在高传输频率下实现低噪声性能,同时保持高能效.
“随着物联网的扩展和5G移动网络基础设施的发展,互联设备呈指数级增长,CTS晶振公司开发了535和536温补石英晶体振荡器以支持我们的客户实现最高性能,”高级产品经理Ronen Cohen说.“ 5G网络基础架构有望增加容量,更快的数据速率并在减少延迟方面进行重大改进.我们的新TCXO温补晶振将使应用程序能够在5G架构上运行.”
CTS新型号提供低噪声频率参考信号,低至±0.1ppm的严格稳定性选项,-40℃至+105℃的工作温度范围（支持室外部署）以及在正弦或HCMOS输出之间进行选择.还提供用于频率调谐的可选电压控制和输出启用功能.下面是CTS晶振公司专为小型蜂窝基站设计的新TCXO温补晶振支持5G架构介绍,总结了标准产品功能,常见的市场应用和新平台.也可以联系我们,货登入亿金官网查看各个数据表以了解更多性能特征.
535温补晶振和536温补晶振参数规格表
535温补晶振和536温补晶振特色
535温补晶振和536温补晶振常用频率
请联系我们获取详细的数量表以获取更多未列出的晶振频率.
535温补晶振和536温补晶振应用范围
美国CTS生产业界最高频率的温度补偿晶体振荡器（TCXO晶振）.凭借出色的相位噪声和低电流消耗,我们的TCXO温补晶振使客户能够在创新设计中实现最高性能.
CTS所生产的TCXO晶振具有超低相位噪声和抖动,-140dBc/Hz@1kHz,<200fs RMS.具有耐高温可过-40℃~85℃工作温度范围,精度可达±0.28ppm.CTS温补晶振输出类型包括削波正弦波,HCMOS,正弦波和LVPECL.具有温度补偿功能,频率范围高达1000MHz任一频点.
CTS温补晶振具有小型,高精度,高频率,低功耗,低成本,低相位抖动等优势特点,主要用于光纤网络设备,包括SONET/SDH/ATM标准、基站和无线基础设施、光纤以太网、GPS导航和运输车队管理、军事通信和雷达应用、测试与测量仪器、数字音频和视频录制、便携式电子设备,等等.
| 520L10CA38M4000 | CTS Crystal | 520 | 38.4MHz | (2.5mmx2.0mm) |
| 520L10CA40M0000 | CTS Crystal | 520 | 40MHz | (2.5mmx2.0mm) |
| 520M15CA16M3677 | CTS Crystal | 520 | 16.367667MHz | (2.5mmx2.0mm) |
| 520M15CA16M3680 | CTS Crystal | 520 | 16.368MHz | (2.5mmx2.0mm) |
| 520M15CA16M3690 | CTS Crystal | 520 | 16.369MHz | (2.5mmx2.0mm) |
| 520M15CA20M0000 | CTS Crystal | 520 | 20MHz | (2.5mmx2.0mm) |
| 520M15CA26M0000 | CTS Crystal | 520 | 26MHz | (2.5mmx2.0mm) |
| 520M15CA38M4000 | CTS Crystal | 520 | 38.4MHz | (2.5mmx2.0mm) |
| 532L25DT19M2000 | CTS Crystal | 532 | 19.2MHz | (5.0mmx3.2mm) |
| 532L25DT26M0000 | CTS Crystal | 532 | 26MHz | (5.0mmx3.2mm) |
| 532L25DT19M4400 | CTS Crystal | 532 | 19.44MHz | (5.0mmx3.2mm) |
| 532L25DT13M0000 | CTS Crystal | 532 | 13MHz | (5.0mmx3.2mm) |
伊利诺伊州利勒–CTS公司（纽约证券交易所：CTS）宣布发布两种新型微型精密TCXO温度补偿石英晶体振荡器,型号为535和536,它们针对不断发展的5G新无线电[NR]标准提供具有低噪声,高稳定性能的频率参考.支持小型5G架构的小型蜂窝和远程无线电头端应用的芯片组解决方案.535温补晶振和536温补晶振设计为在高传输频率下实现低噪声性能,同时保持高能效.
“随着物联网的扩展和5G移动网络基础设施的发展,互联设备呈指数级增长,CTS晶振公司开发了535和536温补石英晶体振荡器以支持我们的客户实现最高性能,”高级产品经理Ronen Cohen说.“ 5G网络基础架构有望增加容量,更快的数据速率并在减少延迟方面进行重大改进.我们的新TCXO温补晶振将使应用程序能够在5G架构上运行.”
535温补晶振和536温补晶振参数规格表
| 型号 | 包装尺寸[mm] |
输出 逻辑 |
频率 [MHz] |
温度 稳定性 |
温度 范围 |
电源 电压 |
相位抖动 [fsTyp] |
| 535 | 5.0x3.2 | 正弦波 | 10–54 |
±0.10ppm ±0.28ppm ±0.50ppm |
-10°C至+70°C -40°C至+85°C -40°C至+105°C |
+3.3伏 | <500 |
| 536 | 5.0x3.2 | CMOS | 10–54 |
±0.10ppm ±0.28ppm ±0.50ppm |
-10°C至+70°C -40°C至+85°C -40°C至+105°C |
+3.3伏 | <500 |
| 削波正弦或HCMOS输出 | 模拟温度补偿引擎 |
| 整体频率稳定性±4.6ppm | 基本水晶设计 |
| 稳定性选项-±0.10ppm至±0.50ppm | 可选的启用功能可用 |
| 温度范围为-40℃至+105℃ | 小型陶瓷SMD表面贴装封装 |
| 频率调整的电压控制选件 | 卷带包装 |
| 10.000MHz | 19.200MHz | 25.000MHz | 32.000MHz | 50.000MHz |
| 12.800MHz | 20.000MHz | 26.000MHz | 38.880MHz | 54.000MHz |
| 13.000MHz | 24.576MHz | 30.720MHz | 40.000MHz |
535温补晶振和536温补晶振应用范围
| 5G,4G,LTE | 机上娱乐 | IP网络 | IEEE 1588时序 |
| Femtocells,RRU,BBU | 自主技术 | 医学影像 | 无线通信 |
| 军事广播[背包] | 同步以太网 | 3层 | 测试与量测 |
