晶振负电阻的启动特性是什么?负电阻如何测量?
存在一种使用AGC(自动增益控制)功能的IC仅在晶体振荡器开始振荡时增加增益(下文中简称为启动).在使用这种IC的振荡电路的情况下,晶振启动时的负电阻通常大于稳态时的负电阻.因此,在使用上述类型的IC的振荡电路的情况下,不仅测量和评估稳态下的负电阻而且启动时的负电阻.
在这种情况下的判断是基于“启动时的负电阻”是否确保了目标值.(如果启动时的负电阻满足目标,则振荡启动有足够的余量.即使稳态下的负电阻不能确保目标值,石英晶体单元的负载下的等效电阻也是如此,这是因为如果相对于RL足够大,则可以在启动之后保持振荡.)
接下来,将描述石英贴片晶振用于在启动时测量负电阻的方法.增益大的时间(负电阻开始的时间)通常为几毫秒或更短,因此难以用频谱分析仪测量(参考:晶振负阻力测量).因此,使用示波器的测量方法用于区分振荡和非振荡.程序如下.
1、在将电源电压施加到电路之前,将电阻器(Rx)与晶振晶体单元串联插入.
2、对电路影响最小的电压探针与振荡单元接触.

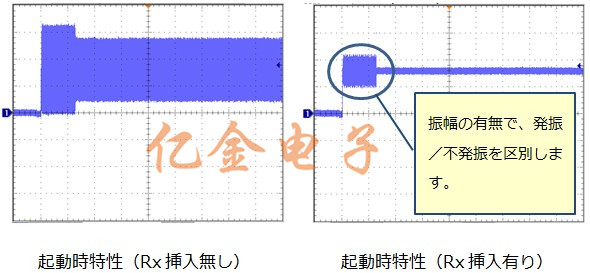

3、在电路上施加电源电压,用示波器观察启动状态(参见下图).

4、通过逐渐增加Rx并重复项目1至3,在启动时可以确认振荡的临界点处搜索电阻值.
通过将石英晶体谐振器的负载等效电阻RL与电阻值相加而获得的值是启动时的负电阻值.
