Statek低频晶体振荡器设计的比较讲解

来源：http://m.hneyq.com 作者：亿金电子 2019年02月28

振荡器类型

晶体控制振荡器可以分为两个基本组：积极的电抗或负电抗.该正电抗模式通常是称为“并联谐振”或“反谐振”振荡器.负电抗模式是通常称为串联振荡器.Statek晶振的设计和调整具体的操作方式（表1）.

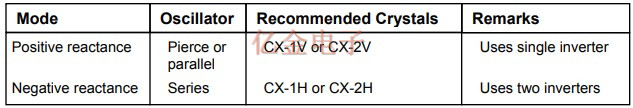

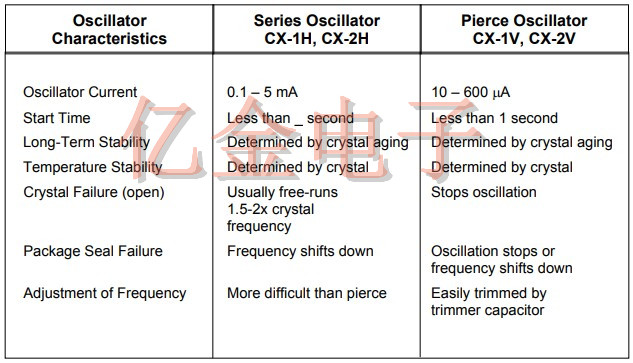

表1.基本振荡器电路的推荐状态晶体

皮尔斯振荡器

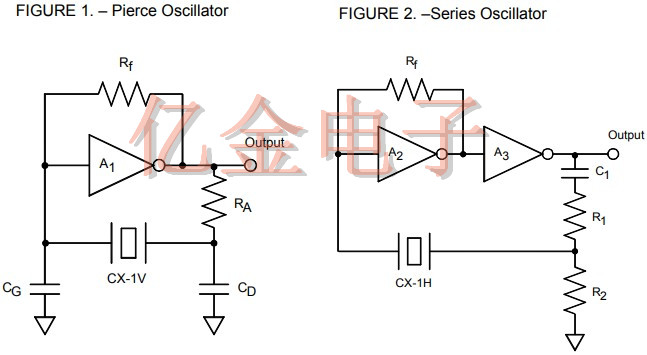

pierce振荡器（图1）利用了一个单个逆变器,具有两个相移电容器和石英晶体提供180ºC反馈回路中的相移.该晶体表现得像电子一样,是一个电感器的频率振荡,在30ppm到300ppm之上晶体的串联谐振频率.如果晶体从电路中移除了振荡器通?；嵬Ｖ拐竦?相比于一系列石英晶体振荡器, pierce振荡器通?？急渎跎俚缌?小型便携式设备（电池供电）,包括手持数据输入终端,利用刺穿振荡器.

Series振荡器

通常是一个串联石英晶体振荡器（图2）由两个级联的逆变器组成,第二个之间连接的晶体变频器输出和第一个逆变器输入.晶体表现得像电一样,这是一个电容器.振荡器会通常以更高的频率自由运行水晶被移除.相比于刺穿振荡器,它开始更快（通常100毫秒）并且更高当前.
