IQD技術文檔:應當如處理quartzcrystal及相關注意事項
來源：http://m.hneyq.com 作者：億金電子 2020年04月29
IQD技術文檔:應當如處理quartzcrystal及相關注意事項
晶體單元結構

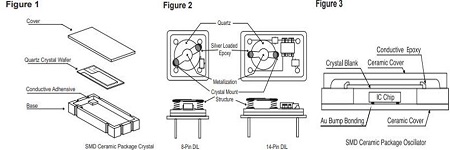

石英晶體單元包括一小條石英帶或一盤石英,根據用戶指定的諧振頻率,將其加工成確切的尺寸和厚度.石英鍍有導電電極,并安裝在密封的保護罩中(見圖1).電極通過玻璃對金屬的密封或通過SMD陶瓷封裝(見圖1)連接到穿過基座的引線.電極通過鍍層陶瓷連接到焊盤.晶體單元通常與其他電路封裝在一起,以實現功能齊全的模塊,例如石英晶體振蕩器或復數濾波器.圖2和圖3說明了簡單的晶體振蕩器.由于晶體單元的性質,正確處理非常重要.
機械沖擊
晶體組件的制造可承受一定程度的機械沖擊.在整個規格表中,每種單獨組件類型的環境規格中概述了這些級別.
過度的電擊會導致電氣特性發生變化,這很可能會表現為頻率變化.嚴重的誤操作(例如掉落到堅硬的表面上)很可能會導致石英毛坯的實際損壞.在陶瓷封裝的組件中,陶瓷也可能破裂,從而導致密封性下降.
處理準則
引線過度彎曲會損壞玻璃與金屬的密封,從而導致外殼的密封性下降.外殼中充滿了干燥的惰性氣體,氣密性的喪失將導致產品由于大氣污染而迅速劣化.因此,在處理石英晶振時應注意不要拉扯或彎曲引線.如果需要通過彎曲的方式移動組件,則應將引線稍微彎曲一點,使其遠離玻璃封條,以免破裂.推薦的最小曲率半徑取決于產品,例如HC49晶體為2mm,UM1s為1mm.
卷帶產品
在自動貼片機上使用晶體組件之前,應進行測試以評估晶體器件在貼片過程中將遭受的沖擊程度.如有必要,應降低電擊等級.
溫度
如果晶體處于超出存儲溫度限制的極端溫度下,則可能會影響貼片晶振電氣性能,并最終導致故障.在焊接過程中,有必要在有限的時間內對組件進行高溫處理,有關最大極限值,請參閱《IQD產品的RoHS狀態》文檔.
靜電放電(ESD)
只有在極高的電壓下,才能看到,聽到甚至感覺到靜電,但是即使是最低的電壓也可能損壞電子電路.由于ESD造成的振蕩器損壞可能不會立即顯現出來,但可以延遲,從而導致振蕩器電路性能下降,進而導致振蕩器在現場失效.盡管石英不一定易受ESD損壞,但振蕩器中包含的相關電子電路是并且應該被視為靜電放電敏感(ESDS)器件.ESDS設備僅應在ESD保護區(EPA)中進行處理,并采取適當?shù)念A(yù)防措施以防止ESD損壞.
任何運輸都應使用適當?shù)谋Ｗo(hù)性包裝進行.所有包裝均應標有警告提示,并且保護措施和包裝應符合BSEN61340-5-1.有關應采取的預防措施的更多詳細信息,請聯系我們的客戶支持部門.
.jpg "IQD技術文檔:應當如處理quartzcrystal及相關注意事項")
水分敏感性等級保護
IQDFrequencyProducts銷售的少量有源晶振對水分進入很敏感.這意味著它們可以吸收大氣中的濕氣,然后在回流焊接過程中,濕氣會膨脹成蒸汽,并使包裝破裂,從而造成永久性損壞.
晶體單元結構
石英晶體單元包括一小條石英帶或一盤石英,根據用戶指定的諧振頻率,將其加工成確切的尺寸和厚度.石英鍍有導電電極,并安裝在密封的保護罩中(見圖1).電極通過玻璃對金屬的密封或通過SMD陶瓷封裝(見圖1)連接到穿過基座的引線.電極通過鍍層陶瓷連接到焊盤.晶體單元通常與其他電路封裝在一起,以實現功能齊全的模塊,例如石英晶體振蕩器或復數濾波器.圖2和圖3說明了簡單的晶體振蕩器.由于晶體單元的性質,正確處理非常重要.
晶體組件的制造可承受一定程度的機械沖擊.在整個規格表中,每種單獨組件類型的環境規格中概述了這些級別.
過度的電擊會導致電氣特性發生變化,這很可能會表現為頻率變化.嚴重的誤操作(例如掉落到堅硬的表面上)很可能會導致石英毛坯的實際損壞.在陶瓷封裝的組件中,陶瓷也可能破裂,從而導致密封性下降.
處理準則
引線過度彎曲會損壞玻璃與金屬的密封,從而導致外殼的密封性下降.外殼中充滿了干燥的惰性氣體,氣密性的喪失將導致產品由于大氣污染而迅速劣化.因此,在處理石英晶振時應注意不要拉扯或彎曲引線.如果需要通過彎曲的方式移動組件,則應將引線稍微彎曲一點,使其遠離玻璃封條,以免破裂.推薦的最小曲率半徑取決于產品,例如HC49晶體為2mm,UM1s為1mm.
卷帶產品
在自動貼片機上使用晶體組件之前,應進行測試以評估晶體器件在貼片過程中將遭受的沖擊程度.如有必要,應降低電擊等級.
溫度
如果晶體處于超出存儲溫度限制的極端溫度下,則可能會影響貼片晶振電氣性能,并最終導致故障.在焊接過程中,有必要在有限的時間內對組件進行高溫處理,有關最大極限值,請參閱《IQD產品的RoHS狀態》文檔.
靜電放電(ESD)
只有在極高的電壓下,才能看到,聽到甚至感覺到靜電,但是即使是最低的電壓也可能損壞電子電路.由于ESD造成的振蕩器損壞可能不會立即顯現出來,但可以延遲,從而導致振蕩器電路性能下降,進而導致振蕩器在現場失效.盡管石英不一定易受ESD損壞,但振蕩器中包含的相關電子電路是并且應該被視為靜電放電敏感(ESDS)器件.ESDS設備僅應在ESD保護區(EPA)中進行處理,并采取適當?shù)念A(yù)防措施以防止ESD損壞.
任何運輸都應使用適當?shù)谋Ｗo(hù)性包裝進行.所有包裝均應標有警告提示,并且保護措施和包裝應符合BSEN61340-5-1.有關應采取的預防措施的更多詳細信息,請聯系我們的客戶支持部門.
IQDFrequencyProducts銷售的少量有源晶振對水分進入很敏感.這意味著它們可以吸收大氣中的濕氣,然后在回流焊接過程中,濕氣會膨脹成蒸汽,并使包裝破裂,從而造成永久性損壞.
