如何最大限度降低EMI对振荡器的影响,泰艺指出应注意如下几点
来源：http://m.hneyq.com 作者：亿金电子 2020年06月19
如何最大限度降低EMI对振荡器的影响,泰艺指出应注意如下几点
从当下晶振市场的格局及形式来看,Oscillator的应用已经越来越广泛,相信在未来的市场上会爆发出万丈光芒;毕竟此时不同以往,随着计算机网络技术,大数据,AI等技术的成熟,大量的高科技电子产品层出不穷,这些设备都有一个共同点,那就是比较”娇贵”,需要使用高性能有源晶振才能满足需求,尤其随着5G以及自动驾驶的出现,这种局势越演越烈;既然振荡器产品在未来的应用前景非常好,所以我们也需要学会充分利用它的性能;最大限度降低EMI对振荡器的影响就是其中之一,对此,泰艺指出应注意以下几个方面.
.jpg "如何最大限度降低EMI对振荡器的影响,泰艺指出应注意如下几点")
文中是以泰艺晶体振荡器为例来进行介绍的,但对于其他品牌的产品来说,都是大同小异的,以此进行类推就可以了.
泰艺电子成立于民国89年3月,前身为泰电电业股份有限公司电子部(民国65年设立),是一家专业晶振,石英晶振,有源晶振,压控振荡器频率控制元件制造商.主要产品包括『石英振荡子』、『石英振荡器』、『压控石英振荡器』、『温度补偿石英振荡器』,并且是台湾唯一拥有生产『恒温控制石英振荡器』技术的制造商,完整的产品线提供一次性购足的服务.
泰艺电子立基台湾,在美国与中国大陆均设有生产据点,营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地,客户使用石英水晶振荡子,有源晶振,压控振荡器,贴片晶振遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业.泰艺电子多年来致力于研发创新,部分核心技术是台湾业界的领先者,近年来陆续取得石英相关制造技术专利.

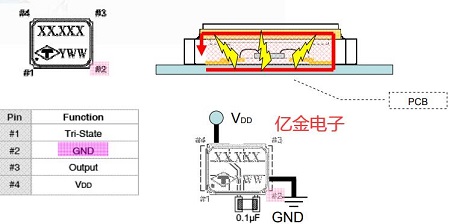

那么想要最大限度降低EMI对振荡器的影响,到底需要注意那几点呢?对于TATIEN晶体振荡器,顶部金属盖电连接到GND端子.金属盖可有效屏蔽振荡器内部ASIC产生的EMI.如下图所示:

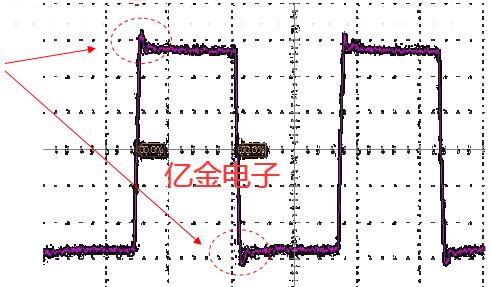

振荡器输出信号对EMI产生的影响:石英晶体振荡器的输出信号上出现电压尖峰,这可能会导致应用电路中的EMI问题.如下图所示:

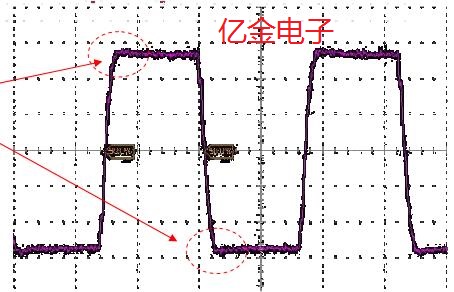

消除信号波形引起的EMI:在输出端子和GND之间增加一个旁路电容(5至10pF)将使输出波形平滑并显着降低EMI.如下图所示:

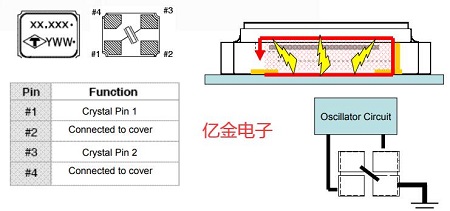

降低振荡器电路中晶体产生的EMI,TAITIEN晶体单元上的端子2和4电连接到晶体的金属盖上.建议将端子2和4连接到GND以最大程度地降低EMI.如下图:
通过以上分析可知,引起EMI的因素有两种,一是石英晶振的输出信号,而是消除波形信号.但降低EMI影响的方法也分为两种,一种是尽量采用金属面封装,再讲金属壳于接地端子相连,第二种就是讲未与谐振器相连的两个端子进行接地.
从当下晶振市场的格局及形式来看,Oscillator的应用已经越来越广泛,相信在未来的市场上会爆发出万丈光芒;毕竟此时不同以往,随着计算机网络技术,大数据,AI等技术的成熟,大量的高科技电子产品层出不穷,这些设备都有一个共同点,那就是比较”娇贵”,需要使用高性能有源晶振才能满足需求,尤其随着5G以及自动驾驶的出现,这种局势越演越烈;既然振荡器产品在未来的应用前景非常好,所以我们也需要学会充分利用它的性能;最大限度降低EMI对振荡器的影响就是其中之一,对此,泰艺指出应注意以下几个方面.
泰艺电子成立于民国89年3月,前身为泰电电业股份有限公司电子部(民国65年设立),是一家专业晶振,石英晶振,有源晶振,压控振荡器频率控制元件制造商.主要产品包括『石英振荡子』、『石英振荡器』、『压控石英振荡器』、『温度补偿石英振荡器』,并且是台湾唯一拥有生产『恒温控制石英振荡器』技术的制造商,完整的产品线提供一次性购足的服务.
泰艺电子立基台湾,在美国与中国大陆均设有生产据点,营业与销售据点包括台湾台北、美国、欧洲以及中国大陆等地,客户使用石英水晶振荡子,有源晶振,压控振荡器,贴片晶振遍及汽车产业、消费性电子、信息产业、通信产业与通信基础产业.泰艺电子多年来致力于研发创新,部分核心技术是台湾业界的领先者,近年来陆续取得石英相关制造技术专利.
那么想要最大限度降低EMI对振荡器的影响,到底需要注意那几点呢?对于TATIEN晶体振荡器,顶部金属盖电连接到GND端子.金属盖可有效屏蔽振荡器内部ASIC产生的EMI.如下图所示:
