电路中的外部32.768KHZ晶体振荡器布局
1.简介
本文档描述了与Si4700/01/02/03一起使用的外部32.768KHz振荡器电路.它提供了必需的组件,原理图和建议的布局指南.下面跟亿金电子一起了解.
2.振荡器电路描述
该电路使用无缓冲逆变器,四个外部电阻,两个电容和一个32.768KHz晶振.
3.原理图和物料清单
图1显示了外部石英晶体振荡器电路原理图.表1显示了具有组件值的物料清单,供应商和描述.

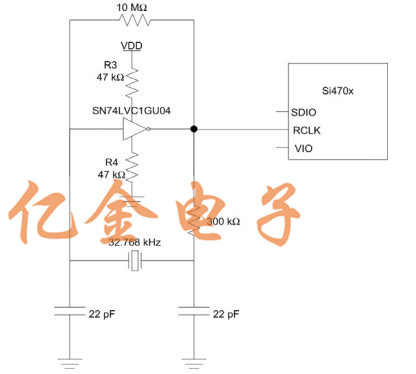

图1. 32.768KHz晶体振荡器电路原理图
3.1.原理图说明
电阻器R3和R4限制了无缓冲逆变器的电流驱动能力.这保持了当前当VIO=3.3V时,电路的功耗约为8uA.电阻R2将逆变器偏置为线性操作区域启动和维持振荡.为了不超过最大石英晶振功耗,必须控制输送到晶体的总功率.电阻器 R1在该示例中提供该电流限制电路如图1所示并经过调整,以确保ECS-.327-12.5-13的1uW功率限制不是超标.对于不同的石英贴片晶体检查数据表,以确保最大功耗不是超标.电容器C1和C2为所需的晶体振荡提供所需的负载电容频率为32.768KHz.

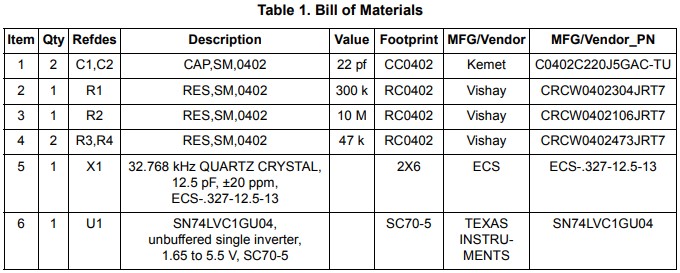

3.2.材料清单
4.布局建议
逆变器的输入是高阻抗节点,对噪声敏感.因此,应特别小心用于将电路的这部分与数字信号或其他噪声源隔离开来.通过a围绕此节点建议使用地面轨迹或平面.图2显示了电路的敏感部分,图3显示了使用接地填充进行隔离的示例从数字信号输入逆变器.

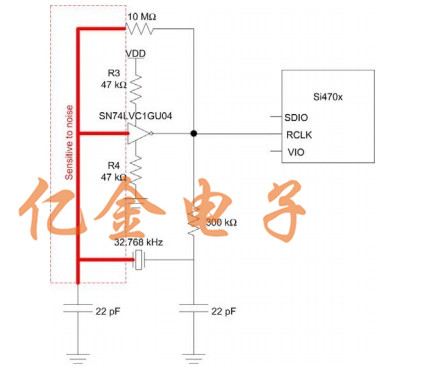

图2.突出显示噪声敏感区域的32.768kHz晶体振荡器电路
图3.示例布局显示使用地面填充以最小化噪声
Silicon晶振公司旨在为客户提供高品质,高性能,低功耗的石英晶体振荡器,SMD晶振产品,以及提供有关系统和软件实施者可用的所有外围设备,模块等.亿金电子代理Silicon晶振,为广大用户提供各种封装尺寸,保证全新原装,咨询热线0755-27876565.
1.简介
本文档描述了与Si4700/01/02/03一起使用的外部32.768KHz振荡器电路.它提供了必需的组件,原理图和建议的布局指南.下面跟亿金电子一起了解.
2.振荡器电路描述
该电路使用无缓冲逆变器,四个外部电阻,两个电容和一个32.768KHz晶振.
3.原理图和物料清单
图1显示了外部石英晶体振荡器电路原理图.表1显示了具有组件值的物料清单,供应商和描述.
3.1.原理图说明
电阻器R3和R4限制了无缓冲逆变器的电流驱动能力.这保持了当前当VIO=3.3V时,电路的功耗约为8uA.电阻R2将逆变器偏置为线性操作区域启动和维持振荡.为了不超过最大石英晶振功耗,必须控制输送到晶体的总功率.电阻器 R1在该示例中提供该电流限制电路如图1所示并经过调整,以确保ECS-.327-12.5-13的1uW功率限制不是超标.对于不同的石英贴片晶体检查数据表,以确保最大功耗不是超标.电容器C1和C2为所需的晶体振荡提供所需的负载电容频率为32.768KHz.
3.2.材料清单
逆变器的输入是高阻抗节点,对噪声敏感.因此,应特别小心用于将电路的这部分与数字信号或其他噪声源隔离开来.通过a围绕此节点建议使用地面轨迹或平面.图2显示了电路的敏感部分,图3显示了使用接地填充进行隔离的示例从数字信号输入逆变器.
Silicon晶振公司旨在为客户提供高品质,高性能,低功耗的石英晶体振荡器,SMD晶振产品,以及提供有关系统和软件实施者可用的所有外围设备,模块等.亿金电子代理Silicon晶振,为广大用户提供各种封装尺寸,保证全新原装,咨询热线0755-27876565.
