村田陶瓷谐振器CERALOCK®系列安装是否有方向?

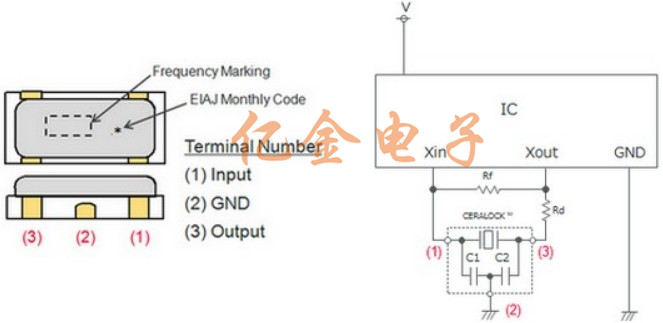

村田陶瓷谐振器CERALOCK®系列安装是有方向的,需要规范操作.请将输入焊接脚(1)连接到IC的XIN,将输出脚(3)连接到XOUT.将元件放在频率标记可读的方向时,陶瓷晶振脚号应为左边的(3)(2)(1).
如果村田陶瓷谐振器CERALOCK®安装方向反了会有什么有影响？
在安装村田陶瓷谐振器CERALOCK®系列出现相反的方向时,10％会影响到晶振频率稳定性.紧公差系列的定制部分是通过调整客户PCB上的频率来实现的.但是,如果将其置于相反方向,则可能无法满足所需的频率容差.当你安装CERALOCK陶瓷晶振请注意安装方向利于您的PCB上.
村田陶瓷谐振器CERALOCK®系列安装是有方向的,需要规范操作.请将输入焊接脚(1)连接到IC的XIN,将输出脚(3)连接到XOUT.将元件放在频率标记可读的方向时,陶瓷晶振脚号应为左边的(3)(2)(1).
在安装村田陶瓷谐振器CERALOCK®系列出现相反的方向时,10％会影响到晶振频率稳定性.紧公差系列的定制部分是通过调整客户PCB上的频率来实现的.但是,如果将其置于相反方向,则可能无法满足所需的频率容差.当你安装CERALOCK陶瓷晶振请注意安装方向利于您的PCB上.
