亿金电子推荐石英晶振频率的可靠测量方法
来源：http://m.hneyq.com 作者：亿金电子 2019年07月13
石英晶体振荡频率
振荡频率是与晶体一起工作的振荡电路的实际频率.它主要由晶振晶体决定,在使用中通常受MCU,外部负载电容,PCB杂散电容等的影响.
亿金电子推荐石英晶振频率的可靠测量方法
振荡频率通过以下公式计算.fL:负载谐振频率,fr:谐振频率,Cs:负载电容,C0,C1:等效电路内容
测量方法1
1.测量设备和装置:振荡电路、频率计数器、放大器（或带输出信号的示波器）、探测
2.准备测量石英贴片晶振,如图1所示.请尽量扩大示波器的Y轴范围.
3.尽可能靠近振荡电路.
4.在频率计数器上读取频率.
注意
请勿将探头接触振荡电路.探头的输入电容实际振荡频率变低.
请注意示波器中显示的频率精度是不够的.
由于量化误差,请注意数字示波器的采样率或平均次数.

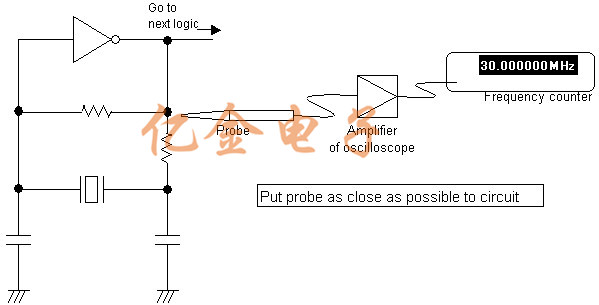

图1.振荡电路计数器的频率测量
测量方法2
1.测量设备和装置:振荡电路、频谱分析仪、天线（同轴电缆可用作天线）
2.准备测量石英晶体单元,如图2所示.
3.将天线尽可能靠近振荡电路.
4.读取频谱分析仪中的峰值响应频率.
图2.振荡电路频谱分析仪的频率测量
笔记
重要的是在不与振荡电路接触的情况下测量晶振频率以防止探头等的影响.如果探针通过其电容接触振荡电路,则振荡频率将发生偏移.
亿金电子专业生产销售石英晶体,贴片晶振,有源晶体振荡器,为广大用户提供优质产品的同时免费提供各种有关晶振的资料信息,包括晶振原厂编码,晶振技术以及产品解决方案等.亿金电子代理台湾,日本,欧美进口晶振,种类繁多,欢迎咨询选购0755-27876565.
振荡频率是与晶体一起工作的振荡电路的实际频率.它主要由晶振晶体决定,在使用中通常受MCU,外部负载电容,PCB杂散电容等的影响.
亿金电子推荐石英晶振频率的可靠测量方法
振荡频率通过以下公式计算.fL:负载谐振频率,fr:谐振频率,Cs:负载电容,C0,C1:等效电路内容
1.测量设备和装置:振荡电路、频率计数器、放大器（或带输出信号的示波器）、探测
2.准备测量石英贴片晶振,如图1所示.请尽量扩大示波器的Y轴范围.
3.尽可能靠近振荡电路.
4.在频率计数器上读取频率.
注意
请勿将探头接触振荡电路.探头的输入电容实际振荡频率变低.
请注意示波器中显示的频率精度是不够的.
由于量化误差,请注意数字示波器的采样率或平均次数.
图1.振荡电路计数器的频率测量
1.测量设备和装置:振荡电路、频谱分析仪、天线（同轴电缆可用作天线）
2.准备测量石英晶体单元,如图2所示.
3.将天线尽可能靠近振荡电路.
4.读取频谱分析仪中的峰值响应频率.
图2.振荡电路频谱分析仪的频率测量
重要的是在不与振荡电路接触的情况下测量晶振频率以防止探头等的影响.如果探针通过其电容接触振荡电路,则振荡频率将发生偏移.
亿金电子专业生产销售石英晶体,贴片晶振,有源晶体振荡器,为广大用户提供优质产品的同时免费提供各种有关晶振的资料信息,包括晶振原厂编码,晶振技术以及产品解决方案等.亿金电子代理台湾,日本,欧美进口晶振,种类繁多,欢迎咨询选购0755-27876565.
