多种晶振产品的内部结构示意图
来源：http://m.hneyq.com 作者：亿金电子 2018年09月04
石英晶体就是用石英材料做成的石英晶体谐振器,俗称晶振.晶振是为电路提供频率基准的元器件,起产生频率的作用,具有稳定,抗干扰性能良好的,广泛应用于各种电子产品中.

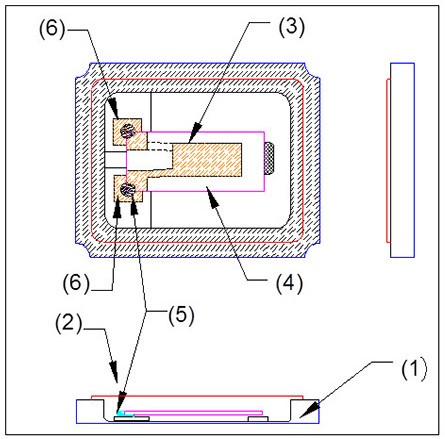

石英晶体
1.基板
2.上蓋
3.電極
4.晶片
5.導電性接著劑
6.端子

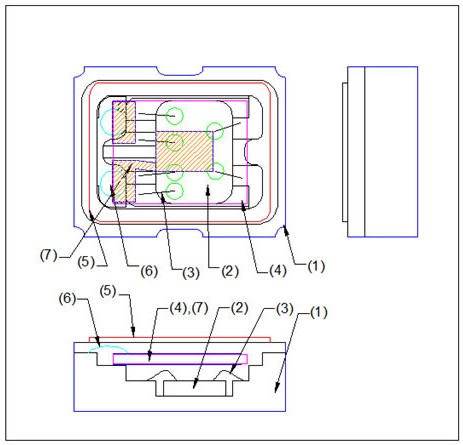

石英晶体振荡器
1.基板
2.積體電路
3.焊線
4.晶片
5.上蓋
6.導電性接著劑
7.電極

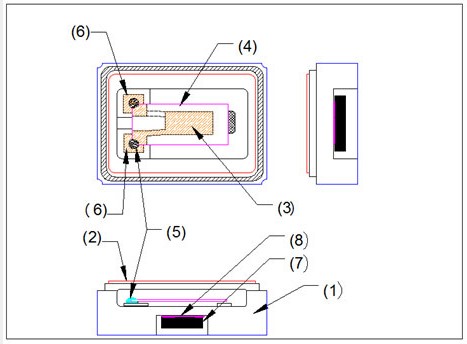

热敏晶振
1.基板
2.上蓋
3.電極
4.晶片
5.導電性接著劑
6.端子
7.熱敏電阻
8.環保錫膏
MEMS振荡器是指通过微机电系统制作出的一种可编程的硅振荡器,属于我们通常所说的可编程晶振,可以满足任何频点的晶体振荡器.它是对传统石英晶振产品的一个升级更新换代,防震效果是前者的25倍,具有不受振动影响、不易碎的特点.MEMS振荡器的温度稳定性也比传统晶振更好,集成了温度补偿电路,全温度范围无温漂,不受环境温度高低变化的影响.

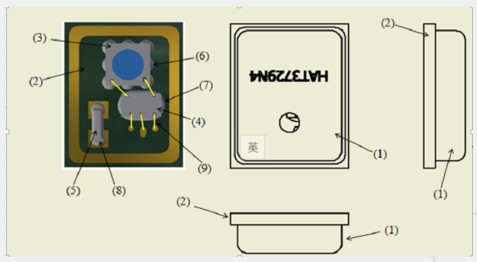

MEMS振荡器
1.金屬殼
2.基板
3.感測器
4.特殊積體電路
5.電容或磁珠或電阻
6.非導電膠(I)
7.非導電膠(II)
8.導電膠
9.金屬導通線
