全面解析声表面滤波器的属性
来源：http://m.hneyq.com 作者：yijindz 2014年01月02
声表面滤波器的含义：

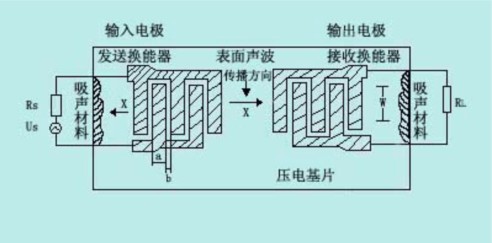

声表面滤波器(SAWF,一般又简称为SAW)是一种射频信号处理器件.它是利用石英、钛酸钡晶体、铌酸锂等具有压电效应(即是当晶体受到机械作用时,将产生与压力成正比的电场现象)的性质做成的.其作用是利用输入与输出换能器(Transducer)将电波的输入信号转换成机械能,经过处理后,再把机械能转换成电的信号;以达到过滤不必要的信号及杂讯,提升收讯品质的目标.声表面滤波器可分为插件型和贴片型.具有体积小、性能可靠、重量轻、适合大批量生产(即成本低)、不需要复杂调整等优点.
声表面滤波器的特点：
.jpg)
声表面滤波器的封装与用途：
SAW滤波器的封装可分为插件型和贴片型.其插件型封装声表面滤波器主要是：TO-39,F11.贴片型的尺寸分别有：5*5、5*3.5、3.5*3.5、3.8*3.8等.其中心频率从105MHz – 1000MHz,封装形式：TO39,F11,D11,D12.贴片型的中心频率从300MHz – 915MHz.一般常用的中心频率有声表面滤波器F11-R315,声表面滤波器TO-39R315,以及R433M、R310M、F480、L38.9、L3811/L2955等频率.声表滤波器的产品用途很广泛,可用于电视系统、卫星通讯、无线传呼、移动通讯、计算机以及报警系统等领域;其中遥控器与定时器用的声表滤波器是最新推出的新产品.而在移动通讯的应用上,所用的所用手机里面都有数个声表面滤波器,用来选择不同的模式和不同的传输方向的频率.随着市场的需求,科技化的脚步加快也使得SAW滤波器的市场也越来越广泛.
声表面滤波器(SAWF,一般又简称为SAW)是一种射频信号处理器件.它是利用石英、钛酸钡晶体、铌酸锂等具有压电效应(即是当晶体受到机械作用时,将产生与压力成正比的电场现象)的性质做成的.其作用是利用输入与输出换能器(Transducer)将电波的输入信号转换成机械能,经过处理后,再把机械能转换成电的信号;以达到过滤不必要的信号及杂讯,提升收讯品质的目标.声表面滤波器可分为插件型和贴片型.具有体积小、性能可靠、重量轻、适合大批量生产(即成本低)、不需要复杂调整等优点.
声表面滤波器的特点：
通过以上对声表滤波器的基本介绍,我们可以了解什么是声表滤波器.其作用又是什么;这里亿金电子继续介绍声表面滤波器的特点,可归纳为一下几点：
- 模拟数字兼容;
- 设计灵活性大;
- 输入输出阻抗误差小;
- 群延迟时间偏差;
- 频率选择性优良;
- 抗电磁干扰性能好;
- 可靠性高;
- 传输损耗小;
- 制作的器件体小量轻.
声表面滤波器的封装与用途：
SAW滤波器的封装可分为插件型和贴片型.其插件型封装声表面滤波器主要是：TO-39,F11.贴片型的尺寸分别有：5*5、5*3.5、3.5*3.5、3.8*3.8等.其中心频率从105MHz – 1000MHz,封装形式：TO39,F11,D11,D12.贴片型的中心频率从300MHz – 915MHz.一般常用的中心频率有声表面滤波器F11-R315,声表面滤波器TO-39R315,以及R433M、R310M、F480、L38.9、L3811/L2955等频率.声表滤波器的产品用途很广泛,可用于电视系统、卫星通讯、无线传呼、移动通讯、计算机以及报警系统等领域;其中遥控器与定时器用的声表滤波器是最新推出的新产品.而在移动通讯的应用上,所用的所用手机里面都有数个声表面滤波器,用来选择不同的模式和不同的传输方向的频率.随着市场的需求,科技化的脚步加快也使得SAW滤波器的市场也越来越广泛.
