控制晶体振荡器输出的三态函数
来源：http://m.hneyq.com 作者：亿金电子 2019年08月26
石英晶体振荡器,有源晶振用于各种各样的高端设备中,为了更好的达到使用效果,晶振中的任何一个参数都与之相关.以下所介绍到的是控制晶体振荡器输出的三态函数.
什么是晶体振荡器的三态函数？
三态指其输出既可以是一般二值逻辑电路的正常的高电平或低电平,又可以保持特有的高阻抗状态.
在具有三态功能的振荡器中,有源晶体振荡器输出可以由三态引脚控制如下：
逻辑高：输出使能
逻辑低：输出禁用
三态功能将允许输出引脚高阻态,有效去除石英振荡器电路输出.
振荡器电路可以保持开启或关闭输出在Tri-State中被禁用.

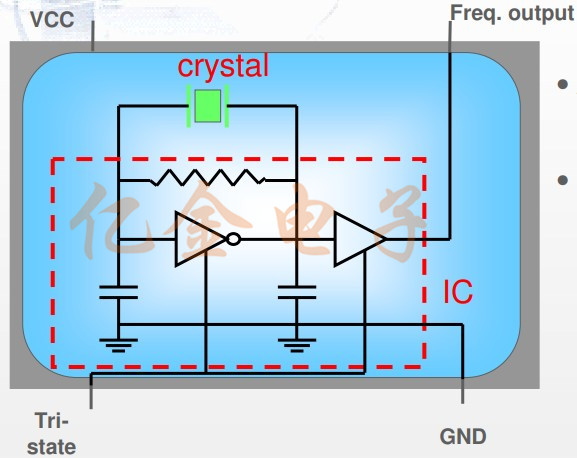

三态振荡器工作模式：振荡器电路关闭
•优势：待机电流较低
•缺点：更长的启动时间：
(基本模式> 0.2mS)
(第3个泛音模式> 2mS)
三态振荡器工作模式：振荡器电路
•优势：输出使能时间更短
(<0.1mS)
•缺点：待机电流更高
待机当前比较不同的有源晶振,晶体振荡器工作模式
•禁用输出时,只有PX/PY系列具有振荡器开/关选项.
•所有其他石英晶体振荡器系列都在三态中关闭振荡器.

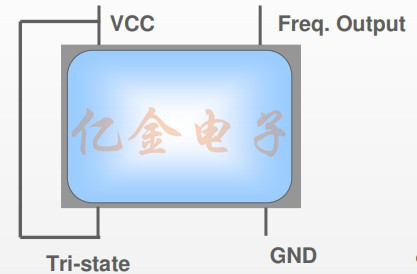

如何禁用三态函数
•如果不需要三态功能,三态引脚应为连接到Vcc引脚或左侧浮动. 有一个内部上拉电阻可以使能如果三态引脚悬空,则输出
•亿金电子建议如果将三态引脚连接到VCC不需要三态函数.
石英晶体振荡器的输出被一个三态控制端所控制,当控制端是低电平时输出端将呈现高阻,当三态端是高电平时输出端才会有频率和波形输出.有关石英贴片晶振的更多详细资料欢迎咨询0755-27876565.
什么是晶体振荡器的三态函数？
三态指其输出既可以是一般二值逻辑电路的正常的高电平或低电平,又可以保持特有的高阻抗状态.
在具有三态功能的振荡器中,有源晶体振荡器输出可以由三态引脚控制如下：
逻辑高：输出使能
逻辑低：输出禁用
三态功能将允许输出引脚高阻态,有效去除石英振荡器电路输出.
振荡器电路可以保持开启或关闭输出在Tri-State中被禁用.
三态振荡器工作模式：振荡器电路关闭
•缺点：更长的启动时间：
(基本模式> 0.2mS)
(第3个泛音模式> 2mS)
三态振荡器工作模式：振荡器电路
(<0.1mS)
•缺点：待机电流更高
待机当前比较不同的有源晶振,晶体振荡器工作模式
| 待机电流 | ||||||
| 电源电压(VDD) | 1.8V | 2.5V | 2.8V | 3.3V | 5V | |
| 晶体振荡器关闭 | 22MHz | 0.4uA | 0.5uA | 1.1uA | 1.6uA | 4.1uA |
| 44MHz | 0.4uA | 1.5uA | 1.7uA | 2.3uA | 6.1uA | |
| 晶体振荡器开 | 22MHz | 0.33mA | 0.5mA | 1.16mA | ||
| 44MHz | 2.1mA | 3.4mA | 13.5mA | |||
•所有其他石英晶体振荡器系列都在三态中关闭振荡器.
如何禁用三态函数
•亿金电子建议如果将三态引脚连接到VCC不需要三态函数.
石英晶体振荡器的输出被一个三态控制端所控制,当控制端是低电平时输出端将呈现高阻,当三态端是高电平时输出端才会有频率和波形输出.有关石英贴片晶振的更多详细资料欢迎咨询0755-27876565.
