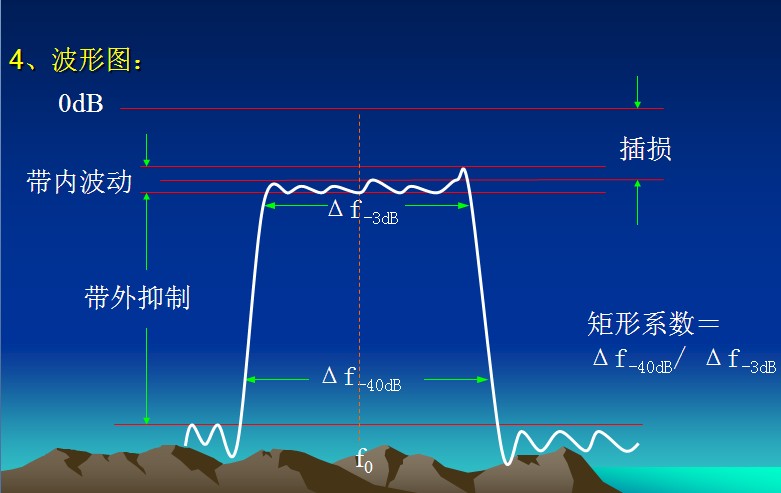

声表面波内部结构与波形曲线
来源：http://m.hneyq.com 作者：yijin 2014年02月11
【SAW】中文简称为声表面波，或者是（声表面滤波器）产品内部是采用压电石英晶片制作而成，基本工作原理是晶片通过电压起到压电效应，并且在基片表面发生周期性的弹性形变，并沿着晶体基片表面向两个方向传播，便产生了波形。利用石英、铌酸锂、钛酸钡晶体具有压效应的性质做成的，所谓压电效应。其中一个方向上的声表面波被吸声材料所吸收，另一个方向上的声表面波沿晶体基片表面传送到输出 早期主要应用领域是军事雷达，探测器，军用无线对讲，军用无线电台等军用高科技产品，后来随着世界大战的结束，民用科技的发展迅速，声表面滤波器系列，被广泛应用家电类产品，以及通信类产品，比如移动通信发射塔，以及发射基站。民用产品比如早期的黑白电视机，或者是采用电视等制式影像机系列，在影像机内部主要应用在高频调谐器，起到接收频道的滤波作用。

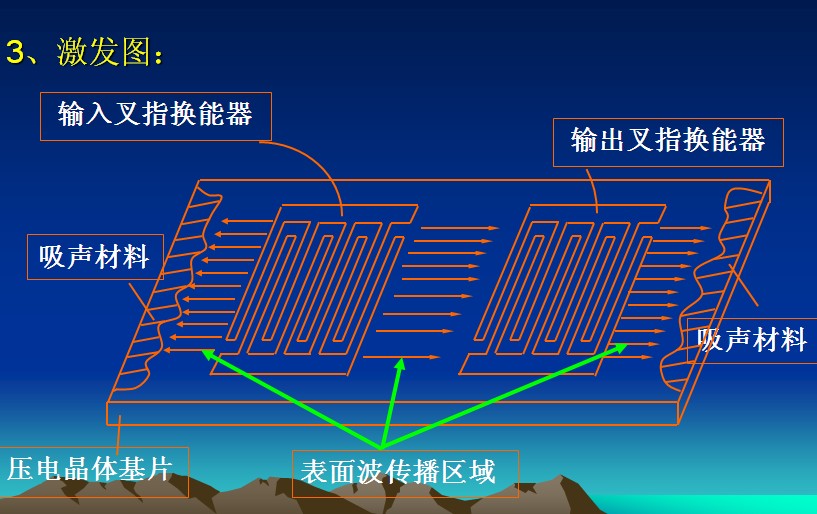

声表面波内部结构详细图如下：
【声表面波的基本含义】
当声表面波通电之后内部晶片产生电能效应，即是当晶体受到机械作用时，将产生与压力成正比的电场的现象。具有压电效应的晶体，在受到电信号的作用时，也会产生弹性形变而发出机械波（声波），即可把电信号转为声信号。|（正因为产生了声表面波的传播效应）被称呼为声表面波。
【声表面波的简单理解】
声表面波是指沿固体表面传播的波，且能量集中于表面。
传播速度比电磁波的传播速度小五个数量级。
在声表面波传播途中，可任意存取信号。
能利用集成电路技术制造声表面波器件。
声表面滤波器的特点：
通过以上对声表滤波器的基本介绍,我们可以了解什么是声表滤波器.其作用又是什么;这里亿金电子继续介绍声表面滤波器的特点,可归纳为一下几点：
模拟数字兼容;
设计灵活性大;
输入输出阻抗误差小;
群延迟时间偏差;
频率选择性优良;
抗电磁干扰性能好;
可靠性高;
传输损耗小;
制作的器件体小量轻.
SAW滤波器的特点适应了现代通信系统设备及便携式电话轻薄短小化、高性能、高可靠、数字化等方面的要求.
声表面滤波器的封装与用途：
SAW滤波器的封装可分为插件型和贴片型.其插件型封装声表面滤波器主要是：TO-39,F11.贴片型的尺寸分别有：5*5、5*3.5、3.5*3.5、3.8*3.8等.其中心频率从105MHz – 1000MHz,封装形式：TO39,F11,D11,D12.贴片型的中心频率从300MHz – 915MHz.一般常用的中心频率有声表面滤波器F11-R315,声表面滤波器TO-39R315,以及R433M、R310M、F480、L38.9、L3811/L2955等频率.声表滤波器的产品用途很广泛,可用于电视系统、卫星通讯、无线传呼、移动通讯、计算机以及报警系统等领域;其中遥控器与定时器用的声表滤波器是最新推出的新产品.而在移动通讯的应用上,所用的所用手机里面都有数个声表面滤波器,用来选择不同的模式和不同的传输方向的频率.随着市场的需求,科技化的脚步加快也使得SAW滤波器的市场也越来越广泛.
声表面波内部结构详细图如下：
【声表面波的基本含义】
当声表面波通电之后内部晶片产生电能效应，即是当晶体受到机械作用时，将产生与压力成正比的电场的现象。具有压电效应的晶体，在受到电信号的作用时，也会产生弹性形变而发出机械波（声波），即可把电信号转为声信号。|（正因为产生了声表面波的传播效应）被称呼为声表面波。
【声表面波的简单理解】
声表面波是指沿固体表面传播的波，且能量集中于表面。
传播速度比电磁波的传播速度小五个数量级。
在声表面波传播途中，可任意存取信号。
能利用集成电路技术制造声表面波器件。
声表面滤波器的特点：
通过以上对声表滤波器的基本介绍,我们可以了解什么是声表滤波器.其作用又是什么;这里亿金电子继续介绍声表面滤波器的特点,可归纳为一下几点：
模拟数字兼容;
设计灵活性大;
输入输出阻抗误差小;
群延迟时间偏差;
频率选择性优良;
抗电磁干扰性能好;
可靠性高;
传输损耗小;
制作的器件体小量轻.
SAW滤波器的特点适应了现代通信系统设备及便携式电话轻薄短小化、高性能、高可靠、数字化等方面的要求.
声表面滤波器的封装与用途：
SAW滤波器的封装可分为插件型和贴片型.其插件型封装声表面滤波器主要是：TO-39,F11.贴片型的尺寸分别有：5*5、5*3.5、3.5*3.5、3.8*3.8等.其中心频率从105MHz – 1000MHz,封装形式：TO39,F11,D11,D12.贴片型的中心频率从300MHz – 915MHz.一般常用的中心频率有声表面滤波器F11-R315,声表面滤波器TO-39R315,以及R433M、R310M、F480、L38.9、L3811/L2955等频率.声表滤波器的产品用途很广泛,可用于电视系统、卫星通讯、无线传呼、移动通讯、计算机以及报警系统等领域;其中遥控器与定时器用的声表滤波器是最新推出的新产品.而在移动通讯的应用上,所用的所用手机里面都有数个声表面滤波器,用来选择不同的模式和不同的传输方向的频率.随着市场的需求,科技化的脚步加快也使得SAW滤波器的市场也越来越广泛.

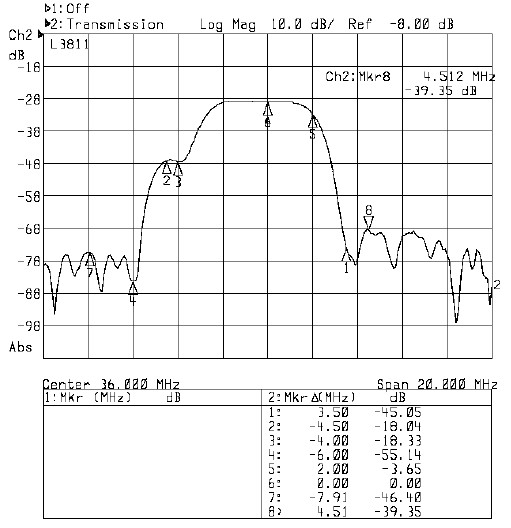

| Item | Freq | min | typ | max | ||
| Center frequency | Fo | 36.05 | 36.125 | 36.20 | MHz | |
Insertion attenuationReference level |
36.125MHz | 18.3 | 20.3 | 22.3 | dB | |
| Pass bandwidth | B1dB | - | 7.5 | - | MHz | |
| B3dB | - | 8.0 | - | MHz | ||
| B30dB | - | 9.4 | - | MHz | ||
Relative attenuation |
32.32MHz | - | 1.2 | - |
dB |
|
| 39.93MHz | -0.4 | 1.1 | 2.6 |
dB |
||
| 32.13MHz | 1.6 | 3.1 | 4.6 | dB | ||
| 40.13MHz | 1.7 | 3.2 | 4.7 | dB | ||
| 31.25MHz | 35.0 | 48.0 | - | dB | ||
| 47.25MHz | 40.0 | 52.0 | - | dB | ||
Sidelobe |
25.00~29.50MHz | 35.0 | 41.0 | dB | ||
| 29.50~31.25MHz | 31.0 | 37.0 | dB | |||
| 40.90~43.50MHz | 31.0 | 37.0 | dB | |||
| 43.50~50.00MHz | 35.0 | 42.0 | dB | |||
|
Reflected wave signal suppression 1.2 us … 6.0 us after main pulse (test pulse 250 ns , carrier frequency 36.125 MHz) |
42.0 | 52.0 | dB | |||
|
Feedthrough signal suppression 1.3 us … 1.2 us before main pulse (test pulse 250 ns , carrier frequency 36.125 MHz) |
45.0 | 54.0 | dB | |||
