RF和IF陶瓷滤波器基础知识
来源：http://m.hneyq.com 作者：亿金电子 2019年05月25
亿金电子专业生产销售石英晶体,陶瓷谐振器,陶瓷滤波器,声表滤波器等,拥有丰富的生产经验,先进的技术为全国各地用户提供质优价廉的产品.下面亿金电子所要介绍到的是RF和IF陶瓷滤波器基础知识.包括用于IF和RF滤波器应用的陶瓷滤波器的注释,信息和概述,特别是在无线电接收器应用中.
RF和IF陶瓷滤波器基础知识
顾名思义,RF和IF陶瓷带通滤波器由具有peizo-electric效应的陶瓷制成.这些滤波器最初可用于较低频率,中心频率通常在几千赫兹的范围内,频率为10.7MHz,这是许多FM广播接收机的标准IF.然而,在开发这些滤波器方面的重大投资使得能够实现更高的频率和规格水平.现在可以使用高达UHF甚至更高的频率.
这些陶瓷RF和IF滤波器的Q值低于石英,其带宽通常在工作频率的0.05％到20％之间.随着技术的改进,Q水平在大约500到10000之间或者可能更多.
陶瓷谐振器轮廓

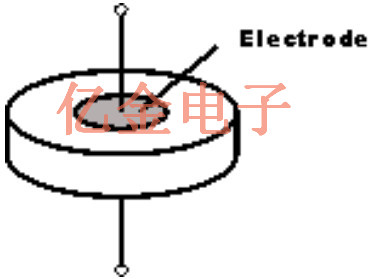

陶瓷滤波器的元素格式是一个简单的陶瓷谐振器,其两侧都有电极.这与单个石英晶体的行为方式大致相同,但性能水平较低.此外,并联和串联谐振频率之间的间隔更大.
陶瓷谐振器用作陶瓷带通滤波器的基础

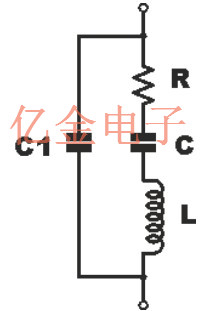

陶瓷带通滤波器具有与石英晶体非常相似的等效电路图.
陶瓷谐振器等效电路
由此可以看出,电路可以通过两种方式变为谐振:一种是并联谐振,另一种是串联谐振点.

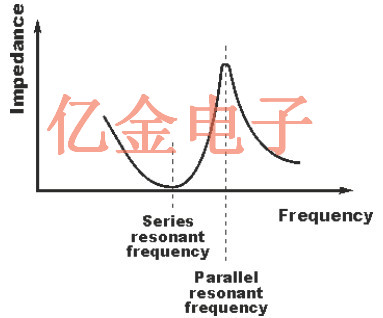

陶瓷谐振器响应曲线
陶瓷带通滤波器概述

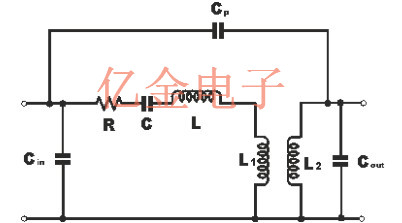

通过分离和分离其中一个电极,可以使用陶瓷谐振器制作完整的带通滤波器.这提供了一个共同的连接-单个电极-以及输入和输出连接.
陶瓷通带滤波器等效电路
陶瓷RF和IF带通滤波器电路符号

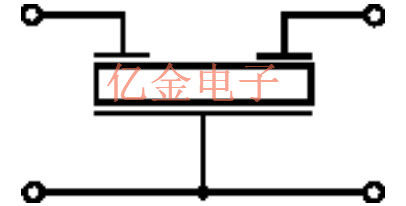

陶瓷滤波器的电路符号表示陶瓷谐振器和底部的公共电极,输入和输出电极隔开陶瓷谐振器元件本身的距离.
陶瓷带通滤波器电路符号

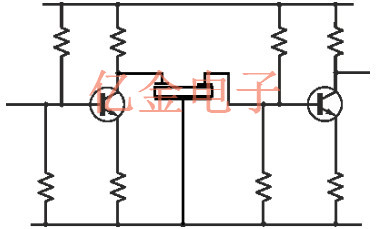

必须记住,与用于级间耦合和调谐的变压器型LC滤波器不同,陶瓷滤波器内没有直流路径-它是绝缘体.因此,任何使用陶瓷滤波器的电路都必须考虑到这一点,从滤波器外部提供所有偏置和源电流.如果下面所示的格式可以工作,则晶体管电路可用,尽管许多IF放大器或完整的无线电IC具有专门用于陶瓷滤波器的端口,并且将在陶瓷滤波器外部包含正确的电流和偏置路径.
陶瓷带通滤波器电路使用晶体管并显示DC布置
陶瓷滤波器广泛用作各种应用的廉价RF和IF带通滤波器.最初,陶瓷滤波器主要用于在低成本广播接收机中提供IF选择性.现在,该技术得到了显着改进,并且它们被广泛用于更高的频率并满足更严格的要求.因此,它们以多种形式的无线电系统从蜂窝到无线应用以及广播无线电,电视和其他更传统的应用中.
RF和IF陶瓷滤波器基础知识
顾名思义,RF和IF陶瓷带通滤波器由具有peizo-electric效应的陶瓷制成.这些滤波器最初可用于较低频率,中心频率通常在几千赫兹的范围内,频率为10.7MHz,这是许多FM广播接收机的标准IF.然而,在开发这些滤波器方面的重大投资使得能够实现更高的频率和规格水平.现在可以使用高达UHF甚至更高的频率.
这些陶瓷RF和IF滤波器的Q值低于石英,其带宽通常在工作频率的0.05％到20％之间.随着技术的改进,Q水平在大约500到10000之间或者可能更多.
陶瓷谐振器轮廓
陶瓷滤波器的元素格式是一个简单的陶瓷谐振器,其两侧都有电极.这与单个石英晶体的行为方式大致相同,但性能水平较低.此外,并联和串联谐振频率之间的间隔更大.
陶瓷谐振器用作陶瓷带通滤波器的基础
陶瓷谐振器等效电路
陶瓷谐振器响应曲线
通过分离和分离其中一个电极,可以使用陶瓷谐振器制作完整的带通滤波器.这提供了一个共同的连接-单个电极-以及输入和输出连接.
陶瓷通带滤波器等效电路
陶瓷滤波器的电路符号表示陶瓷谐振器和底部的公共电极,输入和输出电极隔开陶瓷谐振器元件本身的距离.
陶瓷带通滤波器电路符号
陶瓷带通滤波器电路使用晶体管并显示DC布置
