NDK最新技术NH14M09TB恒温晶体振荡器固定通信专用
来源：http://m.hneyq.com 作者：亿金电子 2019年06月12
日本NDKcrystal自成立以来从未停止进步,始终努力创造更多符合市场需求的高质量晶振产品.至今以及为无线通信,数码电子,医疗机械,车载系统,卫星导航,消防设备等应用提供了无数优异的石英贴片晶振,晶体振荡器产品.
NDK最新技术NH14M09TB恒温晶体振荡器固定通信专用.是一款采用14.3×9.4×6.5mm封装的 SMD恒温晶振.标准频率19.2MHZ,供应电源电压3.3V,工作温度以及保存温度范围在-40℃~+85℃范围.在+25℃下,以通上电源60分钟后的频率为基准来调整频率偏差至指定偏差以内所需的时间为Max.5/within ±60×10-9.在工作温度范围下,频率温度特性Δf/f是Max.±30×10-9.可对应宽温范围.
NH14M09TB恒温晶体振荡器特征如下：
NH14M09TB恒温晶振高稳定性,低功耗的特性最适用于固定通信专用.亿金电子代理NDK晶振,提供各种封装尺寸的NDK石英晶振,贴片晶体,有源晶体振荡器等产品.包括提供各类技术知识以及原厂编码免费提供.咨询热线：0755-27876565,欢迎致电.
| 型名 | NH14M09TB | |

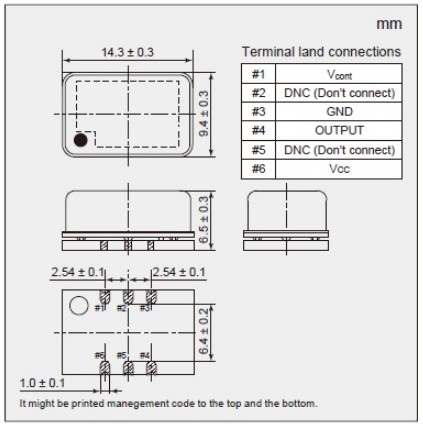

| 尺寸大小(L×W×H:mm) | 14.3×9.4×6.5 | |
| 额定频率fnom(MHz) | 19.2 | |
| 电源电压VCC(V) | +3.3 | |
| 负载阻抗CL(pF) | 15 | |
| 工作温度范围(*1)Topr(°C) | -40to+85 | |
| 保存温度范围Tstr(°C) | -40to+85 | |
| 消耗电力PCC(W) | 起动时 | Max.2.0 |
| 稳定时,at+25°C | Max.1.0 | |
| 频率偏差Δf/fnom | at+25°C,Vcont=Center,出货时点 | Max.±500×10-9 |
| 频率温度特性Δf/f | 在工作温度范围下 | Max.±30×10-9 |
| 电源电压变动的频率特性Δf/f | VCC±5% | Max.±5×10-9 |
| 老化率Δf/f | 以接入电源30日后的频率为基准 | Max.±3×10-9/day |
| Max.±300×10-9/year | ||
| 稳定化时间(min.) | 在+25°C下，以通上电源60分钟后的频率为基准来调整频率偏差至指定偏差以内所需的时间 | Max.5/within±60×10-9 |
| 频率可变范围Δf/f | Vcont=+1.65V±1.65V | |
| Min.±2×10-6 | ||
| 输出电压 |
LVCMOS VOL:Max.+0.4V VOH:Min.+2.4V |
|
| 波形对称(%) | at+1.65V | 45to55 |
| 规格料号 | NSC5213A | |
- 小型、且具有优良的频率温度特性.
- 具有优良的老化率.
- 具有优良的相位噪声特性.
- 可对应宽温范围.
- 采用了耐环境性能优良的的气密封止包装.
