如果您是主要从事数字设备工作的工程师,那么这些说明应该使您重新熟悉一些模拟理论.这种处理是非数学的,着重于电路设计的实际方面.各种振荡器的设计表明，只需稍作试验就可以轻松修改以满足您的要求.如果您希望对该主题进行更”深入”的处理,则附录包含公式和进-步阅读的列表.串联还是并联?
关于特定电路装置是否需要并联或串联谐振晶体常常会造成混淆.为了澄清这一点,考虑晶体等效电路和晶体制造商校准晶体产品的方法是很有用的. (一些近似公式在附录中给出.)“串联”和”平行”晶体之间没有内在的区别.仅仅是它们在校准频率下对外部电路的阻抗问题.晶体表现出两个非常接近的主共振，并且在共振时呈现出电阻性.串联谐振是低频,低电阻谐振;并联或反谐振是高电阻谐振.在实践中,您始终将振荡频率位于两个共振之间的晶振视为平行共振.

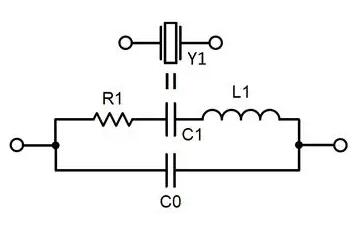

晶体等效电路
在上面的晶体等效电路中，L1, C1和R1是晶体运动参数, C0是晶体电极之间的电容,以及由于其安装和引出布置而引起的电容.由于在A处施加了可变频率的恒定电压源的结果,流入B处的负载的电流如下图所示.
在低频下，晶体运动臂的阻抗极高，并且电流仅由于C0的电抗降低而随频率增加而上升. L1与C1谐振时达到频率fr,电流急剧上升，仅受串联的RL和晶体运动电阻R1限制.在仅稍高的频率下，运动臂会表现出增加的净感抗,该感抗与fa处的C0发生谐振，导致电流降至非常低的值. fr和fa之间的差异取决于fr和C1与C0的比值.在更高的频率下，不管其他晶体振动模式如何,电流都会恢复到仅由C0引起的电流.在两个谐振频率下，晶体”看起来”像一个电阻,施加的电压和产生的负载电流同相.
实际上，由于等效电路中R1和C0的相对位置,实际情况并非如此.零相频率与最大和最小传输频率并不完全相同,但是在低于100MHz的频率下，CO的电抗比R1高，可以认为是这样.任何
石英晶体振荡器的确切频率都取诀于其内电压和电流的相对相位,而不仅仅是印在晶体罐
上的频率.为了在所需频率下发生振荡,必须在该频率.上存在正反馈或零环路相移.网络转型大多数晶体振荡器的设计目的是使晶体在电阻呈fr的fr或fr与fa之间的频率工作;让我们称此频率为fL,在该频率下晶体呈现感应性.在这种情况下，连续的网络转换(请参见上一页的电路)使您可以将晶振电路减少到只有两个分量:净电感和等效等效并联或串联电阻.
