DSX321G,DSO321SBM,DSB321SCB谐振器与有源晶振的区别
来源：http://m.hneyq.com 作者：yijinkj 2014年09月23
关于电子元器件我们不勉会想到常用的电容,电阻,二级管,三级管,晶振,IC之类电子产品,其它的元器件司马业务不是很懂目前没有很深入的去了解,司马业务只对自己销售的晶振产品了解深入,接下来这篇文章主要是讲石英晶体与有源晶振的区别,我们知道压电频率元件就是水晶振子,振子有石英晶振和陶瓷晶振还可称为谐振器.
石英晶体谐振器(quartz crystal unit或quartz crystal resonator,常简写成Xtal),简称石英晶体或晶振,它是利用石英晶体的压电效应,用来产生高精度振荡频率的一种电子元件.需搭配外加电路才会产生振荡.是被动(无源)元件,我们又称它无源晶振.该元件主要由石英晶片、基座、外壳、银胶、银等成分组成.根据引线状况我们把石英晶振分为直插(有引线)与表面贴装(无引线)两种类型.无源晶振通常是两支接引的电子元件.

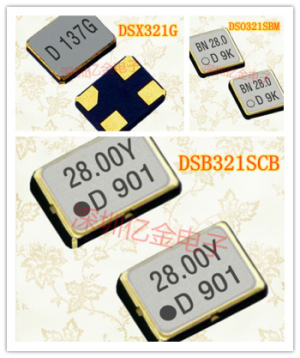

压电效应是指某些电介质施加机械力而引起它们内部正负电荷中心相对位移,产生极化,从而导致介质两端表面内出现符号相反的束缚电荷.在一定应力范围内,机械力与电荷呈线性可逆关系.这种现象称为压电效应.提供系统振荡脉冲,稳定频率,选择频率.例如DSX321G石英贴片晶振可称石英谐振器,外表采用黑色陶瓷面,比其他材质的晶振更具有耐热性.与此体积相同的晶振有DSX320G和DSX321SL这几种都是谐振器.当然KDS晶振品牌中料号很多,贴片振子不同料号作用也大不相同就像DSO321SBM和DSB321SCB乍一看都差不多功能就是不一样,这两款都是金属面这里要讲的就是振荡器之前的区别,昨天一个刚来不久的新同事问我,他说元件外观都长的差不多黑色现和金属面,我如何快速
区分石英晶体和有源晶振,这个疑问可能每个新同事都会有,今天司马业务被新同事问到就在此整理一些相关资料和大家分享.
石英振荡器进口品牌爱普生晶振,大真空晶振,西铁城晶振都有,这里着重说一下KDS有源晶振其中二款来辨别,晶体与振荡器从外观区别,普通晶体整体更薄高度更低,振荡器相对更厚高度更高.从参数来看最大区别就是振荡器有电压值晶体没有,KDS品牌的振荡器都比较好区分,只要仔细观察我们发现 KDS晶振的型号一般都是以 DS 开头的,当然这里的 D 就是代表 KDS 大真空株式会的社名了,KDS 晶振的型号字符有 DSA,DSB,DSX,DST,DSO,DSV.DSF
DSA 开头的晶振型号是压控温补振荡器
DSB 开头的晶振型号是温补振荡器
DSO 开头的晶振型号是普通振荡器
DSX,DST 开头的晶振型号是无源晶振
DSV 开头的晶振型号压控振荡器
DSF 开头的是 KDS 晶体滤波器
这些振荡器料号描述都大同小异,对于不懂晶振的“菜鸟”来说,看得让人头疼.因此亿金电子分析出了快速区分这些元件之间的小诀窍.
例如,
DSO321SBM(http://m.hneyq.com/jkjz/KDSDSO321SBM.html)
DSX321G(http://m.hneyq.com/jkjz/DSX321G.html)
DSB321SCB(http://m.hneyq.com/jkjz/KDSDSB321SCB.html)
这些链接都可以打开了解详细参数,由上面的料号区分法不难了解DSO321SBM和DSB321SCB这二款都是石英振荡器,不同的是DSO 开头的晶振型号是普通振荡器,DSB 开头的晶振型号是温补振荡器,TCXO温补晶振是通过其附加的温度补偿电路使周围温度变化产生的振荡频率变化量削减的一种石英晶体振荡器.它的温度补偿的原理是通过改变振荡回路中的负载电容,使其随温度变化来补偿谐振器由于环境温度变化所产生的频率漂移.
Â温补晶振根据补偿方式分可为两大类,
一种是间接补偿晶体振荡器,通过晶体振子串联电容量的变化,对晶体振子的非线性频率漂移进行补偿.该补偿方式能实现±0.5ppm的高精度,但在3V以下的低电压情况下受到限制.即在压控晶体振荡器(VCXO)的前端加一温度补偿电阻网络,用补偿网络的输出电压来控制VCXO的控制端电压；因其成本较高,电路具体的补偿电路比较复杂,只适用于基地站和广播电台等要求高精度化的情况.
另一种是直接补偿晶体振荡器(简称直补晶振),直接补偿型TCXO是由热敏电阻和阻容元件组成的温度补偿电路,在振荡器中与石英晶体振子串联而成的.在温度变化时,热敏电阻的阻值和晶体等效串联电容容值相应变化,从而抵消或削减振荡频率的温度漂移.即直接在晶体振荡电路的振荡槽路加入具有温度敏感性的补偿阻容网络,达到补偿的目的.后者在电路中省去了VCXO,也无须对振荡电路进行稳压,因此在电路、功耗、体积以及批量生产等各个方面都具有一定的优势.该补偿方式电路简单,成本较低,节省印制电路板(PCB)尺寸和空间,适用于小型和低压小电流场合,有其它不知的地方可查询亿金官网新闻http://m.hneyq.com/news/来获知.亿金是一家专业生产同时供应进口品牌晶振的专业代理商,产品咨询加QQ：857950243我们热情诚心为您服务.
石英晶体谐振器(quartz crystal unit或quartz crystal resonator,常简写成Xtal),简称石英晶体或晶振,它是利用石英晶体的压电效应,用来产生高精度振荡频率的一种电子元件.需搭配外加电路才会产生振荡.是被动(无源)元件,我们又称它无源晶振.该元件主要由石英晶片、基座、外壳、银胶、银等成分组成.根据引线状况我们把石英晶振分为直插(有引线)与表面贴装(无引线)两种类型.无源晶振通常是两支接引的电子元件.
压电效应是指某些电介质施加机械力而引起它们内部正负电荷中心相对位移,产生极化,从而导致介质两端表面内出现符号相反的束缚电荷.在一定应力范围内,机械力与电荷呈线性可逆关系.这种现象称为压电效应.提供系统振荡脉冲,稳定频率,选择频率.例如DSX321G石英贴片晶振可称石英谐振器,外表采用黑色陶瓷面,比其他材质的晶振更具有耐热性.与此体积相同的晶振有DSX320G和DSX321SL这几种都是谐振器.当然KDS晶振品牌中料号很多,贴片振子不同料号作用也大不相同就像DSO321SBM和DSB321SCB乍一看都差不多功能就是不一样,这两款都是金属面这里要讲的就是振荡器之前的区别,昨天一个刚来不久的新同事问我,他说元件外观都长的差不多黑色现和金属面,我如何快速
区分石英晶体和有源晶振,这个疑问可能每个新同事都会有,今天司马业务被新同事问到就在此整理一些相关资料和大家分享.石英振荡器进口品牌爱普生晶振,大真空晶振,西铁城晶振都有,这里着重说一下KDS有源晶振其中二款来辨别,晶体与振荡器从外观区别,普通晶体整体更薄高度更低,振荡器相对更厚高度更高.从参数来看最大区别就是振荡器有电压值晶体没有,KDS品牌的振荡器都比较好区分,只要仔细观察我们发现 KDS晶振的型号一般都是以 DS 开头的,当然这里的 D 就是代表 KDS 大真空株式会的社名了,KDS 晶振的型号字符有 DSA,DSB,DSX,DST,DSO,DSV.DSF
DSA 开头的晶振型号是压控温补振荡器
DSB 开头的晶振型号是温补振荡器
DSO 开头的晶振型号是普通振荡器
DSX,DST 开头的晶振型号是无源晶振
DSV 开头的晶振型号压控振荡器
DSF 开头的是 KDS 晶体滤波器
这些振荡器料号描述都大同小异,对于不懂晶振的“菜鸟”来说,看得让人头疼.因此亿金电子分析出了快速区分这些元件之间的小诀窍.
例如,
DSO321SBM(http://m.hneyq.com/jkjz/KDSDSO321SBM.html)
DSX321G(http://m.hneyq.com/jkjz/DSX321G.html)
DSB321SCB(http://m.hneyq.com/jkjz/KDSDSB321SCB.html)
这些链接都可以打开了解详细参数,由上面的料号区分法不难了解DSO321SBM和DSB321SCB这二款都是石英振荡器,不同的是DSO 开头的晶振型号是普通振荡器,DSB 开头的晶振型号是温补振荡器,TCXO温补晶振是通过其附加的温度补偿电路使周围温度变化产生的振荡频率变化量削减的一种石英晶体振荡器.它的温度补偿的原理是通过改变振荡回路中的负载电容,使其随温度变化来补偿谐振器由于环境温度变化所产生的频率漂移.
Â温补晶振根据补偿方式分可为两大类,
一种是间接补偿晶体振荡器,通过晶体振子串联电容量的变化,对晶体振子的非线性频率漂移进行补偿.该补偿方式能实现±0.5ppm的高精度,但在3V以下的低电压情况下受到限制.即在压控晶体振荡器(VCXO)的前端加一温度补偿电阻网络,用补偿网络的输出电压来控制VCXO的控制端电压；因其成本较高,电路具体的补偿电路比较复杂,只适用于基地站和广播电台等要求高精度化的情况.
另一种是直接补偿晶体振荡器(简称直补晶振),直接补偿型TCXO是由热敏电阻和阻容元件组成的温度补偿电路,在振荡器中与石英晶体振子串联而成的.在温度变化时,热敏电阻的阻值和晶体等效串联电容容值相应变化,从而抵消或削减振荡频率的温度漂移.即直接在晶体振荡电路的振荡槽路加入具有温度敏感性的补偿阻容网络,达到补偿的目的.后者在电路中省去了VCXO,也无须对振荡电路进行稳压,因此在电路、功耗、体积以及批量生产等各个方面都具有一定的优势.该补偿方式电路简单,成本较低,节省印制电路板(PCB)尺寸和空间,适用于小型和低压小电流场合,有其它不知的地方可查询亿金官网新闻http://m.hneyq.com/news/来获知.亿金是一家专业生产同时供应进口品牌晶振的专业代理商,产品咨询加QQ：857950243我们热情诚心为您服务.
