业内首款专为PCI Express应用设计的100MHz差分HCSL输出晶体振荡器
来源：http://m.hneyq.com 作者：亿金电子 2019年08月02
亿金电子是国内有名的石英晶体,SMD晶振,陶瓷谐振器供应商,成立至今已有十几年的生产销售经验,为广大用户提供了无数优异的产品,并且经常推出有关晶振的技术文献,免费为大家提供产品解决方案.

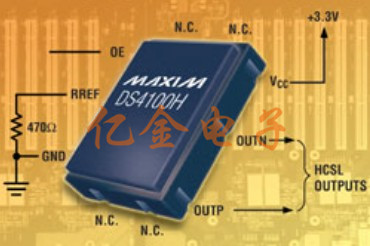

2008年3月19日知名晶振晶体制造商Maxim Integarted,推出用于PCI Express®应用的DS4100H石英晶体振荡器,频率100MHZ,HCSL差分输出晶体振荡器.DS4100H是业界首款提供高速,电流导引逻辑(HCSL)输出的XO晶振,无需将CMOS,LVDS或LVPECL输出格式转换为HCSL.它采用基本的AT切割晶体技术制造,集成了一个低噪声,基于PLL的振荡器,采用Maxim专有的SiGe工艺设计.DS4100H晶振比基于SAW滤波器或三次泛音的设计小55％,是空间受限的PCI Express应用的理想选择.
DS4100H差分HCSL输出晶体振荡器优势特点：
采用小型5.0x3.2mm贴片晶振封装,HCSL差分输出晶振,常用频点100MHz.
DS4100H是业界首款提供对PCI Express应用至关重要的HCSL接口的差分有源晶体振荡器,与7.0mmx5.0mm解决方案相比,可节省55％的电路板空间.
该器件采用高频,低噪声PLL架构,采用Maxim专有的SiGe工艺设计.
DS4100H晶振还优于三次泛音设计,需要额外的元件才能从其他输出格式转换为HCSL输出.该XO振荡器集成了使用基本AT切割晶体的稳健LC-PLL电路,消除了三次谐波设计中常见的杂散工作模式.DS4100H差分晶振采用节省空间的5.0mmx3.2mmx1.49mm,10引脚LCCC表面贴装陶瓷封装.
DS4100H XO振荡器非常适用于需要100MHz时钟和HCSL输出的空间受限的PCI Express应用.
DS4100H采用小型5mmx3.2mm封装,与基于SAW的振荡器设计极具竞争力,振荡器设计采用更大的5mmx7mm陶瓷封装,不提供HCSL输出.它在-40℃至+85℃的扩展温度范围内提供小于1psRMS(12kHz至20MHz)的抖动性能,同时提供比基于SAW滤波器更高的频率稳定性(±39ppm对比±100ppm或更高).此外,该XO有源晶体振荡器在10年内提供极低的±7ppm老化,而基于SAW的振荡器通常每年提供±1ppm的老化.
Maxim Integrated是一家价值20亿美元的公司,总部位于加利福尼亚州圣何塞.为模拟和混合信号应用设计和制造IC以及石英贴片晶振.该公司拥有28个产品类别的广泛产品组合,拥有超过5400种产品.所生产的产品均选用无铅材料,并且获得欧洲ROHS环保认证.
2008年3月19日知名晶振晶体制造商Maxim Integarted,推出用于PCI Express®应用的DS4100H石英晶体振荡器,频率100MHZ,HCSL差分输出晶体振荡器.DS4100H是业界首款提供高速,电流导引逻辑(HCSL)输出的XO晶振,无需将CMOS,LVDS或LVPECL输出格式转换为HCSL.它采用基本的AT切割晶体技术制造,集成了一个低噪声,基于PLL的振荡器,采用Maxim专有的SiGe工艺设计.DS4100H晶振比基于SAW滤波器或三次泛音的设计小55％,是空间受限的PCI Express应用的理想选择.
采用小型5.0x3.2mm贴片晶振封装,HCSL差分输出晶振,常用频点100MHz.
DS4100H是业界首款提供对PCI Express应用至关重要的HCSL接口的差分有源晶体振荡器,与7.0mmx5.0mm解决方案相比,可节省55％的电路板空间.
该器件采用高频,低噪声PLL架构,采用Maxim专有的SiGe工艺设计.
DS4100H晶振还优于三次泛音设计,需要额外的元件才能从其他输出格式转换为HCSL输出.该XO振荡器集成了使用基本AT切割晶体的稳健LC-PLL电路,消除了三次谐波设计中常见的杂散工作模式.DS4100H差分晶振采用节省空间的5.0mmx3.2mmx1.49mm,10引脚LCCC表面贴装陶瓷封装.
DS4100H采用小型5mmx3.2mm封装,与基于SAW的振荡器设计极具竞争力,振荡器设计采用更大的5mmx7mm陶瓷封装,不提供HCSL输出.它在-40℃至+85℃的扩展温度范围内提供小于1psRMS(12kHz至20MHz)的抖动性能,同时提供比基于SAW滤波器更高的频率稳定性(±39ppm对比±100ppm或更高).此外,该XO有源晶体振荡器在10年内提供极低的±7ppm老化,而基于SAW的振荡器通常每年提供±1ppm的老化.
Maxim Integrated是一家价值20亿美元的公司,总部位于加利福尼亚州圣何塞.为模拟和混合信号应用设计和制造IC以及石英贴片晶振.该公司拥有28个产品类别的广泛产品组合,拥有超过5400种产品.所生产的产品均选用无铅材料,并且获得欧洲ROHS环保认证.
