生产商秘密式透露石英晶体一系列生产过程
来源：http://m.hneyq.com 作者：yijindz 2012年10月18
要是问晶振（Crystal)是什么？从大体的讲就是石英晶体振荡器,那么它的用途与构造呢也有不少人会问到它是由什么材料做成,都有哪些工序,怎么储存它使的性能不发生改变,前段时间我有个老客户之前给她的货用着都好好的吧,突然有一次就说给她表晶32.768K插件晶振出了问题氧化上不了锡,我还纳闷了一直给她货都是正品而且都是和以前一模一样（如果发的货有变更都是经过客户同意才敢发）,况且同批货我们仓库还有也没有说氧化的现象。后来细细检查下来是她们没保存好,只见客户说今天没用完的放着怎样是怎样第二天第三天继续用,天呐这样怎么可以呢石英晶振这产品干放着不装袋子它就容易氧化,我们工厂生产出来都是及时的装袋封口放上干燥剂以至于不被氧化.
这样被广泛运用具有神奇功能的晶振是怎样生产出来的，要生产些产品确实要有一道很精湛的技术才能完成,就光是石英磨成几毫米的晶片就已经是很绝的功夫了，下面亿金整理了关于石英水晶生产过程中一些大概资料供与参考.

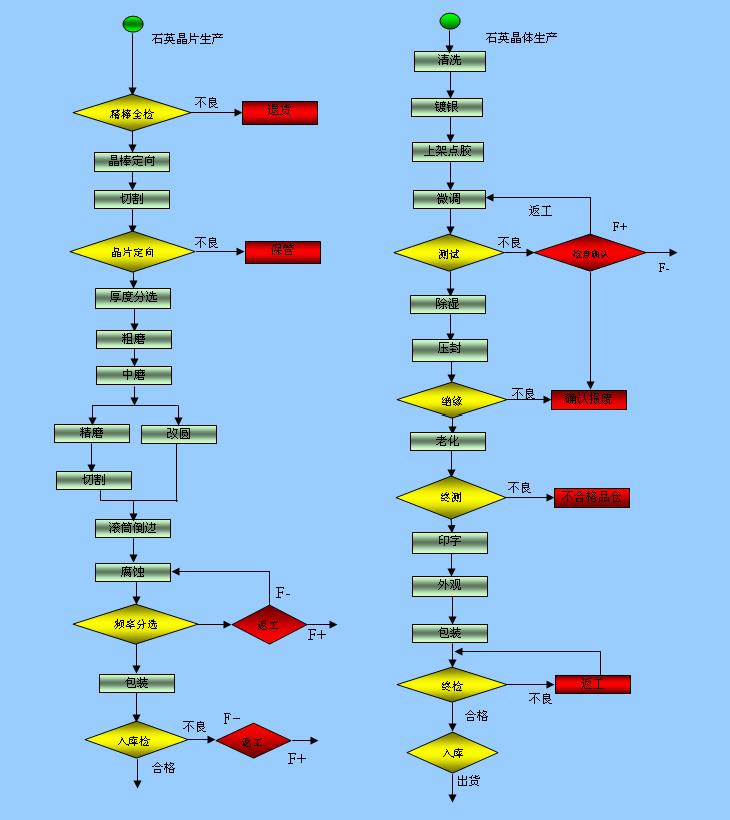

下面对照右边图石英晶体生产几项重点做简单介绍.一、晶体的焊接:现在大部分工厂为了提高工作效率对于贴片式石英晶振都采用自动化贴片机,在焊接时要确保温度不能过高否则会破坏晶体特性还要再三确定安装温度和时间,安装时切记不能用镊子和硬件工具夹具也不能直接接触IC表面.二、温度特性：一般正常最理想的温度为：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH不能过高也不能过低.三、晶体的老化：老化就像人的年龄随着岁月的而不断的增加人体健康也大不如青少年劳动能力也逐渐下降,晶振老化大概意思也一样产品用久了材料和特性会发生微小变化,现在对于要求老化率达到年老化以前的日老化几天或者十几天就可以完成,测量老化率也要在一定的温度范围下现在国家规定对老化鉴定条件是:85℃,30天.四、镀薄前后应考虑烘箱里能充氮气：在镀薄前要进行离开轰击清洗而后上架点胶再微调进行高温烘烤,以达削除应力的影响.为了防止氧化晶振壳内部也要充高纯度氮气.五、检测：成品测试于检测部人工逐个测试,也有大部分工厂用机器筛选但是这样并不能达到精确效果,出到客户手中可能会有大部分不良为了避免减小不良量亿金采用人工检测,六、产品包装：在包装时必须要保证密封性好,若是包装漏气里面的石英晶体产品容易与空气里的氧气接触从而产生氧化最终导致上不了锡.
切记：烧烤时要在可抽真空充氮气的烘箱里进行.
这样被广泛运用具有神奇功能的晶振是怎样生产出来的，要生产些产品确实要有一道很精湛的技术才能完成,就光是石英磨成几毫米的晶片就已经是很绝的功夫了，下面亿金整理了关于石英水晶生产过程中一些大概资料供与参考.
下面对照右边图石英晶体生产几项重点做简单介绍.一、晶体的焊接:现在大部分工厂为了提高工作效率对于贴片式石英晶振都采用自动化贴片机,在焊接时要确保温度不能过高否则会破坏晶体特性还要再三确定安装温度和时间,安装时切记不能用镊子和硬件工具夹具也不能直接接触IC表面.二、温度特性：一般正常最理想的温度为：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH不能过高也不能过低.三、晶体的老化：老化就像人的年龄随着岁月的而不断的增加人体健康也大不如青少年劳动能力也逐渐下降,晶振老化大概意思也一样产品用久了材料和特性会发生微小变化,现在对于要求老化率达到年老化以前的日老化几天或者十几天就可以完成,测量老化率也要在一定的温度范围下现在国家规定对老化鉴定条件是:85℃,30天.四、镀薄前后应考虑烘箱里能充氮气：在镀薄前要进行离开轰击清洗而后上架点胶再微调进行高温烘烤,以达削除应力的影响.为了防止氧化晶振壳内部也要充高纯度氮气.五、检测：成品测试于检测部人工逐个测试,也有大部分工厂用机器筛选但是这样并不能达到精确效果,出到客户手中可能会有大部分不良为了避免减小不良量亿金采用人工检测,六、产品包装：在包装时必须要保证密封性好,若是包装漏气里面的石英晶体产品容易与空气里的氧气接触从而产生氧化最终导致上不了锡.
切记：烧烤时要在可抽真空充氮气的烘箱里进行.
